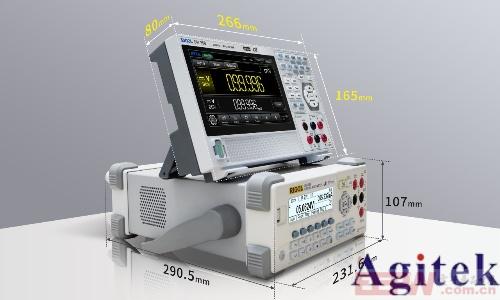

普源精电（RIGOL）旗下的DM858E便携式数字万用表以其高精度、多功能性和便捷性，成为工程师和科研人员的理想选择。本文将详细介绍如何使用DM858E进行精确的功率测量，涵盖从接线方法到参数设置、数据分析的全流程，帮助用户高效完成测试任务。

一、功率测量基础与DM858E特性

1. 功率测量原理

功率是电压与电流的乘积，分为直流功率（P=UI）和交流功率（P=UIcosφ，φ为相位差）。DM858E支持DCV、DCI、ACV、ACI等多种信号测量，通过同步采集电压和电流数据，可自动计算功率值。

2. DM858E核心优势

高精度：5.5位读数分辨率（最高500,000点记录），DCV年准确度达0.06%。

快速响应：125个读数/秒的测量速率，适用于动态负载。

多功能接口：配备USB、LAN和Type-C供电，支持远程控制和PD充电。

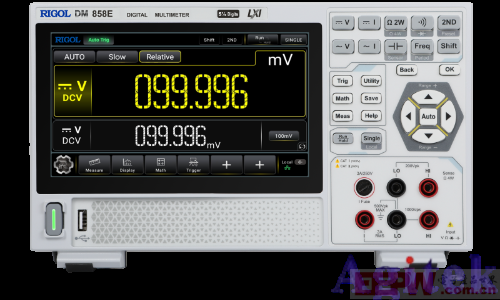

大屏幕触控：7英寸彩色触摸屏，操作直观。

二、精确功率测量操作步骤

1. 测量前准备

环境校准：确保在23±5℃、湿度≤80%的无电磁干扰环境中操作，预热设备30分钟。

工具检查：确认万用表、电源线、测试表笔（红黑）、保险丝（规格：AC 250V F3.15A）齐全。

量程选择：根据预估功率范围选择合适档位（例如，测量电机功率时可先估算电压和电流范围）。

2. 接线与参数设置

（1）直流功率测量

将红色表笔插入VΩ孔，黑色表笔插入COM孔。

转盘旋钮至DCV/DCI档位，设置自动量程或手动选择合适量程。

将红表笔接电源正极，黑表笔接负载负极，同步测量电压和电流。

按下确认键，读取屏幕显示的功率值（单位：W）。

（2）交流功率测量

接线方式与直流类似，但需注意相位差。

转盘旋钮至ACV/ACI档位，设置合适的频率范围（如50Hz/60Hz）。

若负载为感性或容性，需开启相位补偿功能（部分高级型号支持）。

使用同步触发模式确保电压和电流数据同步采集，避免相位误差。

3. 数据记录与分析

利用DM858E的500,000点记录存储器，连续记录多组数据，计算平均值以提升精度。

通过USB或LAN接口将数据传输至电脑，使用配套软件生成功率曲线图，分析波动情况。

三、关键注意事项与误差控制

1. 接线规范

确保表笔与测试点接触良好，避免接触电阻引入误差。

测量高功率时优先使用开尔文测试夹（四线制）消除引线电阻影响。

检查保险丝状态，避免因过载损坏设备。

2. 量程与精度管理

优先选择接近测量值的量程（如实际功率80W，选择100W量程而非更高档位）。

定期校准设备（每半年一次），使用经计量认证的标准源（精度高于万用表1-2级）。

若被测信号波动较大，启用读数保持功能捕捉稳定值。

3. 环境干扰处理

远离强电磁场（如电机、变压器），避免共地干扰。

使用屏蔽线连接高灵敏测量点，缩短测试线长度。

4. 特殊负载处理

感性负载（如电机）启动时功率波动大，需记录多个周期数据求平均值。

容性负载（如电容充放电）需注意电压电流相位差，选择合适测量模式。

四、案例分析：电机空载功率测量

1. 测试目标：测量某三相异步电机空载运行时的输入功率。

2. 操作步骤

接线：将万用表红黑表笔分别接电机电源输入端的任意两相（假设为A相和B相）。

设置：转盘旋钮至ACV/ACI档，频率设为50Hz，开启相位补偿功能。

启动电机，待转速稳定后，记录功率值P1。

多次测量取平均值，计算电机空载损耗：P空=P1-电机机械损耗（可通过手册查询或经验估算）。

3. 结果分析

若实测功率明显偏离理论值，需排查：

接线是否松动或接触不良。

万用表是否校准过期。

电机是否存在内部故障（如绕组短路）。

五、高级功能扩展

1. 远程控制与自动化测量

通过LAN接口连接电脑，使用SCPI命令实现远程控制，结合LabVIEW等软件搭建自动化测试系统，适用于批量测试场景。

2. 数据记录与溯源

利用DM858E的存储功能，记录整个测试过程的电压、电流、功率数据，生成PDF报告，便于后续分析和故障追溯。

六、总结

普源DM858E凭借其高精度、多功能和便捷性，为功率测量提供了可靠解决方案。通过规范接线、合理设置参数、控制环境干扰，用户可大幅提升测量精度。无论是科研实验室还是工业现场，DM858E都能满足复杂场景下的测试需求，助力高效完成项目。
