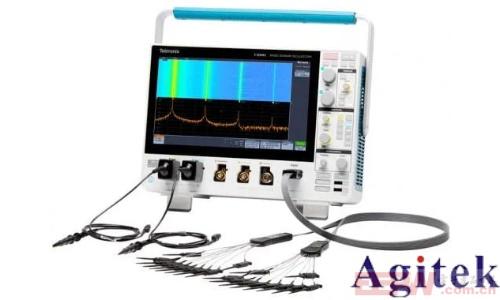

在现代高速数字通信系统中，眼图分析是评估信号完整性的核心工具。泰克MDO32系列示波器凭借其强大的混合域分析能力，为工程师提供了经济高效的眼图测试方案。本文将结合理论与实际操作，系统讲解如何使用MDO32进行眼图分析，涵盖设备连接、参数设置、眼图生成与解读，以及常见故障诊断方法。

一、眼图分析的理论基础

眼图是通过叠加多个信号周期波形形成的图形，直观反映数字信号的传输质量。其主要参数包括：

1. 眼高（Eye Height）

垂直方向上信号最大幅值与最小幅值之差，表征信号抗噪能力。理想眼图应具有足够的垂直开合度，避免因噪声导致判决错误。

2. 眼宽（Eye Width）

水平方向上信号保持稳定的时间窗口，决定系统对时钟抖动的容忍度。眼宽不足可能导致接收端采样点偏移，造成误码。

3. 抖动（Jitter）

信号边沿在时间轴上的随机波动，分为周期抖动（TJ）、随机抖动（RJ）和总抖动（TJ+RJ）。抖动过大会压缩眼图窗口，影响链路稳定性。

4. 上升/下降时间

信号电平从10%到90%或90%到10%的转换时间，过长的边沿时间可能导致码间串扰（ISI）。

二、泰克MDO32眼图分析硬件准备

为确保测试准确性，需完成以下硬件配置：

1. 探头选择与连接

使用差分探头（如TPP0500）测量差分信号，避免共模噪声干扰。

单端信号可采用TDS3V系列探头，注意阻抗匹配（通常50Ω）。

探头接地线尽量缩短，防止引入额外寄生电感。

2. 示波器通道配置

打开MDO32电源，选择对应通道（CH1或CH2）。

设置垂直灵敏度（V/div）使信号幅度占据屏幕80%，时间基准（s/div）显示完整信号周期（建议1-2个周期/格）。

启用自动设置（AutoSet）初步捕获信号波形。

三、眼图生成与参数设置

泰克MDO32通过"Eye Analysis"功能模块实现眼图自动测量，具体步骤如下：

步骤1：触发设置优化

选择边沿触发（Edge Trigger），设置触发源为被测信号通道。

调整触发阈值至信号幅度的50%位置，确保稳定触发。

启用序列触发（Sequence Trigger）捕获特定事件序列，适用于复杂协议分析。

步骤2：眼图参数配置

进入"Measure"菜单，选择"Eye Analysis"子项。

设置采样率≥5倍信号速率（如1 Gbps信号需≥5 GS/s采样率）。

调整采集长度（Acquisition Length）至1000个周期以上，提升统计准确性。

启用余晖模式（Persistence）观察信号动态变化。

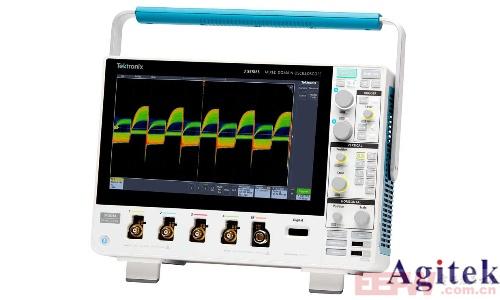

步骤3：实时眼图显示

按下"Eye"软键激活实时眼图窗口。

通过旋钮调节垂直和水平缩放，使眼图清晰居中。

观察交叉点位置，理想眼图应呈现对称"眼睛"形状。

四、眼图关键参数测量与故障诊断

MDO32内置的自动测量功能可快速提取眼图参数：

案例1：眼图闭合不全

某10 Gbps光纤通信链路眼图垂直开合仅40%，通过频谱分析发现3.125 GHz处存在强干扰，最终定位为发送端激光器调制带宽不足。

案例2：眼图水平畸变

100 MHz USB信号眼宽仅200 ps，检查发现接收端均衡器过度补偿，调整预加重参数后眼宽恢复至300 ps。

五、高级应用技巧与注意事项

1. 模板测试（Mask Testing）

导入行业标准模板（如PCIe Gen3模板），通过"Fail/Pass"指示验证信号合规性。

2. 去嵌入分析（De-embedding）

配合TDR/TDT模块消除探头和测试夹具的影响，获取真实信号特性。

3. 注意事项

避免使用长接地线，推荐使用探头自带短地线夹。

差分信号测量时，确保两个探头延迟匹配（<1 ps）。

高温环境下注意示波器散热，避免ADC性能漂移。

泰克MDO32示波器通过集成化的眼图分析功能，将复杂的信号质量评估转化为直观的可视化操作。从硬件连接到参数优化，再到故障定位，本文提供了完整的实践框架。随着400 Gbps+光通信和56 Gbps SerDes技术的普及，未来示波器将进一步融合AI辅助分析能力，实现自动化信号健康度评分和智能诊断，持续推动通信系统的可靠性提升。

通过掌握本文所述方法，工程师可高效完成从眼图生成到链路优化的全流程工作，为高速数字设计保驾护航。
