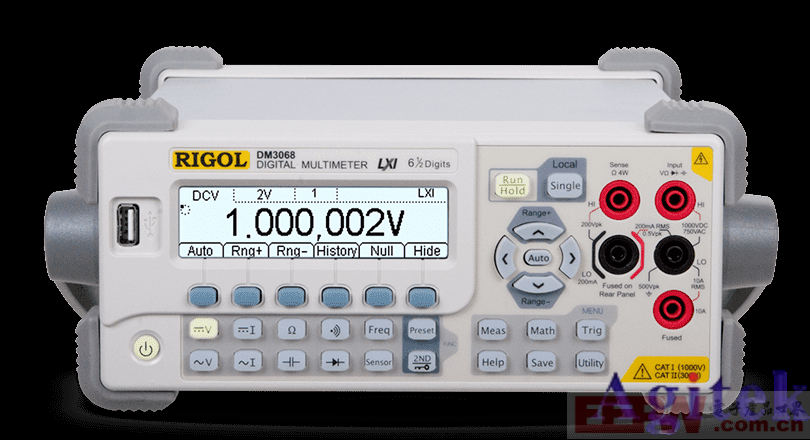

普源精电（RIGOL）DM3068是一款高性能6位半（6½位）数字万用表，以其高精度、多功能性及自动化测量能力广泛应用于电子研发、实验室测试、工业维护等领域。本文将系统介绍DM3068的基础操作、高级功能及实用技巧，帮助用户高效掌握这款仪器的使用要点。

一、基础操作：快速上手核心测量功能

1. 电压测量（DC/AC）

直流电压（DCV）：将红表笔插入VΩHz插孔，黑表笔插入COM插孔，旋转旋钮至“DCV”档位。测量时需断开被测电路，避免并联接入。

交流电压（ACV）：切换至“ACV”档位，支持True-RMS测量（0V~787.5V量程），适用于正弦波及复杂波形。

注意事项：测量高压时需确认量程是否足够（最大1050V），避免超量程损坏仪器。

2. 电流测量（DC/AC）

直流电流（DCA）：将红表笔移至“10A”或“mA”插孔（根据电流大小选择），黑表笔仍接COM。需将万用表串联入待测电路。

交流电流（ACA）：切换至“ACA”档位，支持0A~10.5A量程。

安全提示：测量10A以上电流时需使用专用“10A”插孔，并避免长时间测量以防过热。

3. 电阻与二极管测试

电阻测量：旋转至“Ω”档位，支持2线（0Ω~110MΩ）和4线（低阻精密测量）模式。注意被测电阻需脱离电路，避免旁路影响。

二极管测试：选择“二极管”符号档位，正向导通时显示压降值（如硅二极管约0.6V），并发出蜂鸣提示。

4. 电容与频率测量

电容测量：切换至“CAP”档位（0F~110mF），注意放电后再接入电容，避免残留电荷干扰。

频率/周期测量：旋转至“Hz”档位，可同时显示主副屏（如电压与频率）。

二、高级功能：提升测量精度与效率

1. 双显示与数学运算

双屏显示：主屏显示测量值（如电压），副屏同步显示频率、统计结果等，便于多参数分析。

数学功能：支持dBm、dB转换、相对值测量、通过/失败判定等，简化数据处理。

2. 传感器与温度测量

任意传感器模式：通过配置可将电压/电流信号转换为压力、温度等物理量，适用于定制化测试。

温度传感器：直接连接热电偶（TC）、热电阻（RTD）或热敏电阻（THERM），支持ITS-90标准。

3. 数据分析与记录

趋势图/直方图：实时绘制测量数据变化趋势及分布统计，辅助观察波动或异常。

数据存储：通过U盘保存测量结果（CSV格式），支持10组系统配置与5组传感器预设。

4. 自动化与远程控制

接口兼容：配备USB、GPIB、LAN、RS232接口，兼容Agilent 34401A/Fluke 45命令集。

上位机软件：使用官方NS-Multimeter软件实现远程控制、批量测试及报告生成。

三、实用技巧与注意事项

1. 提升精度的方法

四线电阻测量：使用4线制（开尔文夹）消除引线电阻，适用于低阻（<1Ω）精密测量。

积分时间调整：增加PLC（积分时间）可提高小信号测量稳定性，但降低速度。

偏移补偿：利用“自动调零”或“相对测量”功能扣除系统误差，适用于增量测量。

2. 特殊信号处理

方波信号DC分量：低频方波（<5kHz）可能导致DC测量偏差，需提高信号频率或调整积分时间。

脉冲信号捕获：启用“快速采样”模式（10K rdgs/s），配合触发功能捕捉瞬时信号。

3. 安全与维护

过压保护：避免在高压测量时误切换量程，使用“禁用前面板电源”模式防止误操作。

定期校准：建议每年进行专业校准，确保精度符合0.0035% DCV年准确度指标。

四、典型应用场景案例

1. 电源测试

测量开关电源纹波电压（ACV+低通滤波），分析负载能力（DCA+动态响应）。

结合趋势图观察电源启动/关断过程的电压变化。

2. 汽车电子诊断

检测电池电压与启动电流，评估电池健康状态。

排查ECU电路故障，利用二极管测试验证隔离元件完整性。

3. 科研实验

微小信号测量（如生物电信号，利用nV分辨率档位）。

传感器校准：通过任意传感器功能将压力传感器输出转换为工程单位。

五、常见问题与解决方案

1. 测量值不稳定

检查表笔接触是否良好，使用屏蔽线缆减少干扰。

调整积分时间或启用“平均”模式平滑数据。

2. DC测量偏差

确认被测信号是否含高频成分，必要时增加低通滤波器。

检查是否启用“相对测量”功能导致基准值错误。

3. 无法触发测量

确认触发源（如外部信号或内部事件）配置正确。

检查触发条件（如电平阈值、斜率）是否匹配信号特性。

普源DM3068凭借其高精度、多功能性及智能化设计，成为电子测试领域的可靠工具。通过掌握基础操作、灵活运用高级功能并结合实用技巧，用户可有效应对各类测量挑战，提升工作效率与测试准确性。持续关注仪器更新与校准，更能延长设备使用寿命，保障测量结果的可靠性。
