一、校准的重要性与准备工作

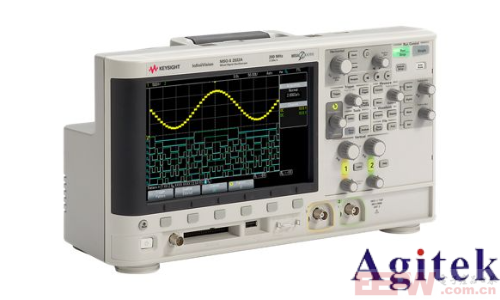

示波器作为精密电子测量工具，其准确性直接影响测试结果的可靠性。DSOX2002A示波器的校准主要包括内部自检、探头补偿调节、垂直和水平系统校准等步骤。为确保校准效果，需提前完成以下准备工作：

1. 环境条件确认

温度：控制在15℃~30℃范围内（避免极端温度影响电子元件性能）。

湿度：保持相对湿度≤80%，防止内部电路受潮。

电源稳定：使用符合设备规格的电源，避免电压波动。

2. 硬件检查

确认示波器及探头连接线无损坏，接地线正确连接（防止静电干扰与安全隐患）。

检查探头补偿电容是否完好（无破损或漏电现象）。

3. 软件版本确认

确保示波器固件为最新版本（可通过菜单“Utilities”→“Self Test”→“Firmware Version”查看）。

二、校准步骤详解

1. 内部自检（Self Test）

目的：验证示波器内部电路、ADC转换、触发系统等核心功能是否正常。

操作步骤：

1. 关闭示波器所有输入通道，断开外部信号连接。

2. 进入菜单“Utilities”→“Self Test”，选择“Run Self Test”。

3. 等待自检完成，结果将显示“Pass”（通过）或“Fail”（失败）。

注意事项：

若自检失败，需记录错误代码（如“Trigger Error”或“ADC Fault”），并参考用户手册故障排除章节处理。

自检通过后，系统会自动存储校准数据，避免频繁重复自检（建议每6个月执行一次）。

2. 探头补偿调节

目的：消除探头与示波器输入阻抗不匹配导致的波形失真（如上升沿畸变、幅度误差）。

操作步骤（以无源探头为例）：

1. 连接探头至示波器CH1通道，确保探头衰减比为1X（如10:1探头需切换至1X模式）。

2. 将探头尖端与示波器校准信号输出端（通常为“Cal”接口）连接，该端口输出1kHz、3Vpp方波信号。

3. 调整示波器垂直档位至合适范围（如500mV/div），观察波形。

4. 使用探头上的补偿调节电容旋钮（或微调螺丝），使方波上升沿/下降沿垂直且对称，顶部/底部无过冲或圆角（理想波形应呈矩形）。

常见问题：

波形过冲：补偿电容欠补偿，需增加电容值。

波形圆角：补偿电容过补偿，需减少电容值。

幅度误差：检查探头衰减比设置是否正确，或探头是否损坏。

3. 垂直系统校准

目的：校准示波器的垂直灵敏度（V/div）精度。

操作步骤：

1. 连接高精度外部校准源（如Fluke 5700A），输出已知幅度信号（如1Vpp正弦波）。

2. 示波器设置为自动测量模式（Auto Measure），记录实测幅度值。

3. 若实测值与校准源输出值偏差超过±1%（如1.02Vpp），需调整示波器内部校准参数（部分型号需使用维修工具进入服务菜单）。

注意事项：

校准源精度应高于示波器标称精度（如DSOX2002A垂直精度为±2%，校准源需达到±0.5%）。

4. 水平系统校准

目的：校准时基（Time/div）精度，确保时间测量准确。

操作步骤：

1. 输入已知频率信号（如10MHz方波），设置示波器时基为合适档位（如50ns/div）。

2. 使用示波器光标测量信号周期，与理论值对比。

3. 若偏差超过±0.1%（如实测周期为99.9ns），需调整时基校准系数（参考用户手册“Service Adjust”章节）。

5. 触发系统校准

目的：确保触发阈值、斜率设置准确，避免误触发或漏触发。

操作步骤：

1. 输入标准脉冲信号（如1Vpp、1μs脉宽），设置边沿触发模式。

2. 逐步调整触发电平（如从0.5V至1.5V），观察触发稳定性。

3. 若触发点随电平变化明显漂移，需检查触发电路或联系维修。

三、校准后的验证与维护

1. 验证测试

使用示波器内置校准信号（如DSOX2002A的“Cal”端口输出信号）进行复测，确认波形幅度、频率与标称值一致。

对比不同通道的响应一致性，避免通道间存在系统性偏差。

2. 维护建议

定期校准：根据使用频率，建议每6~12个月进行一次全面校准（环境变化剧烈时需缩短周期）。

探头保养：避免探头长期暴露于高温或强电磁场环境，定期清洁探头接触点。

记录归档：保存每次校准的测试数据与调整记录，便于追溯设备性能变化。

四、常见问题与解决方案

1. 自检失败提示“ADC Fault”

可能原因：模数转换电路故障。

解决方案：联系是德授权维修中心，避免自行拆解。

2. 探头补偿无法调节至理想波形

检查探头是否适配示波器型号（如高阻抗探头需匹配示波器输入阻抗）。

若补偿电容损坏，需更换原装探头或联系校准服务。

3. 垂直灵敏度漂移

环境温度变化导致放大器增益偏移。

解决方案：在恒温环境下重新校准，或使用温度补偿功能（若示波器支持）。

DSOX2002A示波器的校准是保障测量精度的核心环节，需结合自检、探头补偿、垂直/水平校准等多步骤完成。通过规范操作与定期维护，可最大限度降低系统误差，提升测试可靠性。若遇复杂故障，建议优先参考设备用户手册或联系专业技术支持，以确保设备安全与性能稳定。
