同惠TH2832精密LCR数字电桥作为一款高性能、紧凑型的阻抗测量设备，广泛应用于电子元件研发、生产质检及科研领域。其丰富的传输接口设计是该设备实现高效数据交互、自动化测试系统集成的重要基础。本文将详细解析TH2832的传输接口类型及其应用场景，为使用者提供技术参考。

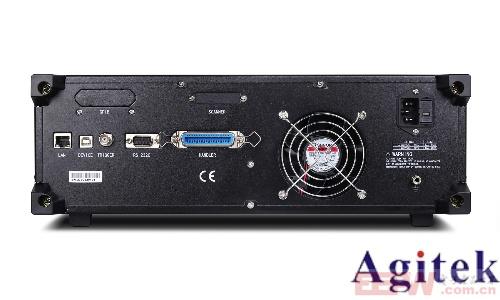

一、核心传输接口类型与功能

TH2832精密LCR数字电桥的接口设计兼顾灵活性和专业性，主要包含以下几类核心传输接口：

1. USB接口：设备配备USB HOST接口，支持U盘连接。用户可通过U盘实现仪器设定文件的导入导出、CSV格式测试数据的存储、以及GIF格式的屏幕截图保存。这一功能极大简化了数据管理流程，尤其在批量测试场景中，可快速导出测试报告或更新仪器配置。此外，部分型号可能支持USB DEVICE接口，用于与计算机进行直接数据通信，但需根据具体配置确认。

2. 串行通信接口（RS232C、RS485）：

RS232C接口作为标准串口通信协议，适用于与PC或其他设备进行点对点数据交互。用户可通过该接口发送控制指令（如SCPI标准命令集），实现远程控制、参数配置及实时数据采集。

RS485接口（选件）则支持多设备组网，具备更强的抗干扰能力和更远的传输距离，适合工业环境中构建分布式测试系统。其半双工通信模式可在复杂电磁环境下确保数据稳定性。

3. GPIB接口（选件）：GPIB（IEEE-488）接口为传统实验室自动化系统的标准接口。当配置此选件时，TH2832可无缝接入由多台仪器组成的测试平台，通过GPIB总线实现同步触发、数据共享及集中控制，满足高精度自动化测试需求。

4. HANDLER接口：该接口专用于元件分选系统。在生产线自动化测试中，HANDLER接口输出分选结果信号（如PASS/FAIL状态）及联络信号，与机械分选设备联动，实现元件测试与分类的无缝衔接，大幅提升生产效率。

二、接口技术特性与优势

TH2832的接口设计不仅注重多样性，更在技术细节上优化性能：

1. 高速数据传输与兼容性：USB接口支持快速文件读写，配合仪器内置的100组设定文件及201次测试结果存储，确保数据不丢失；RS232C/RS485采用标准协议，兼容第三方软件及设备，降低系统集成难度。

2. 信号稳定性与抗干扰能力：RS485接口的差分信号传输方式使其在工业环境中对电磁干扰具有较高免疫力，尤其适用于电机设备、电源变换器等强电磁场测试场景。此外，信号源输出阻抗可选30Ω/100Ω，配合高精度AC/DC信号电平，保障测量数据的准确性。

3. 自动化测试集成：GPIB与HANDLER接口的组合，使得TH2832既能作为独立测试单元，又能融入大型自动化系统。例如，在变压器批量测试中，GPIB触发同步多台设备同时测量，HANDLER接口实时反馈分选结果，形成高效流水线作业。

三、应用场景与操作示例

不同接口在不同场景中发挥关键作用：

1. 研发实验室：科研人员利用USB接口快速保存多组测试数据（如频率扫描结果），通过PC端软件生成分析图表；借助RS232C或GPIB接口，编写自动化测试脚本，实现多参数连续测量与记录。

2. 生产线质检：在元件分选环节，HANDLER接口与机械臂配合，测试完成后立即输出分选信号，实现不良品自动剔除。例如，电容批次测试中，设定10档分选标准，仪器自动判断并标记合格品与缺陷品。

3. 远程监控与维护：通过RS485网络连接，工程师可在中央控制室实时监测多台TH2832的状态，调整测试参数或下载异常数据，减少现场操作频次，适用于分布式测试站点管理。

四、接口使用注意事项与扩展性

在实际应用中，需注意以下要点：

选件确认：GPIB、RS485等功能需根据设备配置选择，购买时需明确选件需求。

通信协议适配：使用RS232C或GPIB时，需确保上位机软件支持对应协议（如SCPI指令集），避免通信错误。

USB存储安全：定期备份U盘数据，避免因存储设备故障导致测试记录丢失。

未来，随着工业物联网发展，TH2832的接口可进一步扩展以太网或无线通信模块，实现云端数据同步与远程诊断，提升设备智能化水平。

同惠TH2832精密LCR数字电桥的传输接口设计，以多元化和专业性为核心，兼顾传统实验室需求与现代化自动化生产场景。从基础USB存储到GPIB自动化集成，从本地操作到远程监控，其接口系统为不同应用场景提供了灵活解决方案。理解并合理使用这些接口功能，将显著提升测试效率与数据管理能力，助力电子元件研发与生产质量的全面提升。
