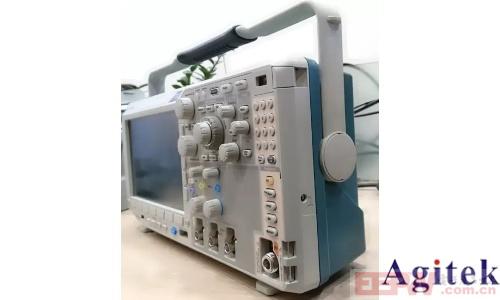

在电子测量与信号分析领域，示波器是工程师不可或缺的工具。泰克MSO58B作为一款高性能混合信号示波器，凭借其多通道、高分辨率及丰富的分析功能，广泛应用于复杂信号的调试与测量。其中，光标的灵活切换是提升测量效率与精度的关键操作之一。本文将详细介绍MSO58B示波器的光标横竖切换方法、应用场景及实用技巧，帮助用户高效掌握这一核心功能。

一、光标切换的基本操作步骤

泰克MSO58B的光标切换操作相对直观，可通过以下步骤实现：

1. 连接信号并启动示波器：确保示波器正确连接待测信号，开机后进入主界面。MSO58B支持多达8个FlexChannel输入，可根据需求选择模拟或数字信号通道。

2. 进入光标功能菜单：在示波器控制面板或触摸屏上找到“光标（Cursor）”按钮。部分型号可能将光标功能集成在“测量（Measure）”或“分析（Analysis）”子菜单中，可通过菜单键逐级进入。

3. 选择光标类型：按下光标按钮后，示波器屏幕通常会弹出光标设置选项。通过旋钮、方向键或触摸屏操作，选择“水平光标（Horizontal Cursor）”或“垂直光标（Vertical Cursor）”。此时，屏幕上会显示对应的光标线，颜色或标识可能根据设置有所不同。

4. 调整光标位置：使用示波器的控制旋钮（如旋转编码器）或触摸屏拖动功能，将光标移动到待测信号的关键位置。例如，水平光标可定位波形的上升沿或下降沿，垂直光标可捕捉信号的峰值或谷值。

5. 读取测量结果：光标移动时，示波器会自动显示相关参数，如时间间隔（水平光标）、电压幅度（垂直光标）、频率等。数据通常显示在屏幕侧边栏或底部状态栏，便于实时记录。

二、水平光标与垂直光标的核心应用场景

不同类型的光标在信号分析中承担不同角色，理解其应用场景能大幅提升测量效率：

1. 水平光标：时间参数精确测量

波形周期与频率计算：通过移动两条水平光标线至波形相邻周期的同一相位点（如峰值），示波器可直接显示时间差，进而计算出信号频率。

时延分析：在多通道信号对比中，利用水平光标定位不同通道波形的触发点或特征点，精确测量信号之间的延迟时间，辅助电路时序优化。

脉宽与占空比测量：针对脉冲信号，水平光标可快速捕捉上升沿与下降沿的时间间隔，直接读取脉宽或占空比数据。

2. 垂直光标：电压参数深度分析

信号幅度量化：垂直光标可实时显示波形的峰值、谷值、平均值及有效值（RMS）。在电源纹波测试或信号失真评估中，帮助判断信号是否超出安全阈值。

过冲与振铃观察：通过垂直光标定位波形突变点，测量电压跳变幅度，分析信号完整性问题。

多通道对比：在同时监测多路信号时，垂直光标可同步显示不同通道的电压值，便于对比信号差异。

三、高级功能与光标联动应用

泰克MSO58B的12位高分辨率ADC（1.25 GHz时）及多通道同步分析能力，进一步扩展了光标的应用深度：

1. 频谱分析中的光标联动：当启用多通道频谱分析功能时，光标可同时在时域波形与频域频谱间切换。例如，在频域中定位某一频率分量，光标同步显示时域波形对应的周期特征。

2. 统计测量与趋势图结合：通过光标定位特定时间段，配合示波器的测量统计功能（如最大值、最小值、标准差），生成信号参数随时间变化的趋势图，揭示信号动态特性。

3. 协议解码辅助定位：在串行协议解码模式下，光标可帮助快速定位数据包中的关键帧或错误位，结合搜索功能实现系统级故障排查。

四、操作技巧与注意事项

1. 快捷键与自动化设置：部分型号支持自定义快捷键，可将光标切换绑定至常用按键，减少操作步骤。此外，示波器的“自动测量”功能可结合光标实现一键式参数提取。

2. 分辨率与灵敏度匹配：在高精度测量时，需注意示波器的垂直灵敏度设置。例如，测量微弱信号时应降低垂直档位（如1 mV/div），避免量化误差影响光标读数。

3. 触发模式优化：为确保光标定位准确，建议先调整触发模式（如边沿触发、视频触发），使波形稳定显示在屏幕中央，减少手动调整的误差。

4. 远程控制与数据共享：利用MSO58B的Web远程控制或TekScope PC软件，工程师可在异地同步操作示波器，并导出光标测量结果进行离线分析，提升团队协作效率。

五、实际案例分析：电源纹波测试中的光标应用

假设需要测试一款开关电源的输出纹波。操作步骤如下：

连接示波器至电源输出端，启用垂直光标并调整至纹波峰值与谷值位置，记录峰-峰值电压；

切换至水平光标，测量纹波的周期（频率）及关键时间参数；

结合示波器的频谱分析功能，定位纹波的主要频段，进一步优化滤波器设计。

通过光标与多功能的联动，工程师可快速完成从时域到频域的全面分析，定位问题根源。

泰克示波器MSO58B的光标横竖切换功能，为工程师提供了灵活的信号分析工具。从基础的时间、电压测量到高级的频谱联动分析，光标操作贯穿了信号调试的各个阶段。掌握其操作技巧，不仅能提升测量精度，更能加速故障定位与系统设计优化。建议用户结合具体应用场景，善用示波器的自动化功能与扩展模块，最大化发挥MSO58B的性能优势。
