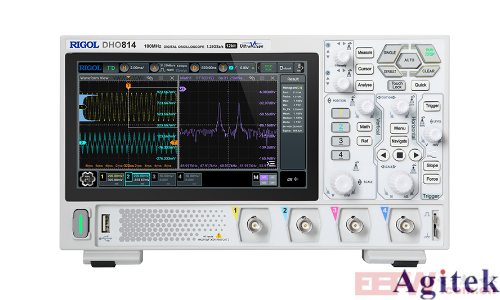

普源示波器（Rigol）作为国内知名的测试测量仪器品牌，广泛应用于电子工程、科研实验、教学等领域。为了进一步扩展其功能，用户常需将示波器与MATLAB等数据分析平台连接，实现自动化测试、实时信号处理、高级算法应用等。本文将详细讲解普源示波器与MATLAB的连接方法、配置步骤、高级功能及实战案例，帮助用户快速搭建高效的数据采集与分析系统。

一、连接前的准备工作

在连接示波器与MATLAB前，需完成以下准备工作，确保硬件与软件环境兼容：

1. 硬件接口检查：

    确认示波器型号是否支持远程控制（通常DS1000/2000/4000系列及以上支持）。

    检查示波器接口：常用接口包括USB（如USB-B型）、LAN（以太网）接口。确保连接线缆（USB线、网线）完好。

    若使用LAN连接，需确保示波器与计算机处于同一局域网内。

2. 驱动程序与软件安装：

    安装示波器官方驱动程序：访问普源官网下载对应型号的驱动包（如Rigol VISA驱动），安装后在设备管理器中确认示波器已被识别。

    安装MATLAB：建议使用MATLAB R202X或更高版本，并确保已安装“Instrument Control Toolbox”和“Data Acquisition Toolbox”（可通过MATLAB附加功能管理器安装）。

3. MATLAB环境配置：

    确认MATLAB支持示波器通信协议：普源示波器通常支持SCPI（Standard Commands for Programmable Instruments）协议，MATLAB通过VISA或TCP/IP接口进行通信。

    检查MATLAB路径：确保相关工具箱的路径已正确添加到MATLAB搜索路径中。

二、连接方法与配置步骤

根据接口类型（USB或LAN），连接步骤略有差异。以下分别介绍两种连接方式：

1. USB连接方法：

步骤1：使用USB线连接示波器与计算机。

步骤2：在MATLAB中创建示波器会话对象：

步骤3：测试连接是否成功：

2. LAN（以太网）连接方法：

步骤1：配置示波器网络参数：

    通过示波器前面板菜单进入“系统设置”→“网络设置”，配置IP地址、子网掩码、网关（需与计算机在同一网段）。

    记录示波器的IP地址（如192.168.1.100）。

步骤2：在MATLAB中创建会话对象：

步骤3：验证连接并查询设备信息：

三、数据采集与基本控制

连接成功后，可通过MATLAB对示波器进行参数配置和波形采集：

1. 参数配置：

2. 波形采集：

3. 触发控制：

四、高级功能与实用技巧

连接基础完成后，可进一步利用MATLAB的强大功能实现高级应用：

1. 实时波形显示与处理：

    使用MATLAB的`plot`、`scope`函数实时显示波形。

    结合`fft`、`filter`函数进行频谱分析、滤波处理。

2. 批量数据采集与存储：

    利用`for`循环实现多组数据采集，结合`save`函数保存数据。

3. 自动化测试脚本：

    编写M文件实现一键化测试流程，例如自动调整参数、触发采集、生成报告。

4. 错误处理与调试：

    使用`try-catch`捕获通信错误，结合`error`函数定位问题。

    使用`visaerrorinfo`获取详细错误信息。

五、常见故障与解决方法

1. 连接失败：

    检查示波器与计算机的物理连接（线缆、接口是否松动）。

    确认示波器IP地址是否正确（LAN连接时）。

    使用MATLAB的`visainfo`函数查看设备列表，排查驱动问题。

2. 数据读取为空：

    确认触发条件是否正确设置，示波器是否已捕获有效波形。

    检查采样率、通道配置是否与示波器实际设置一致。

3. MATLAB与示波器固件版本不兼容：

    升级示波器固件至最新版本，或查阅普源官方文档确认兼容性。

六、实战案例：信号频谱分析

以下通过实例演示如何连接示波器，实时采集信号并进行频谱分析：

1. 步骤1：连接示波器并配置参数：

    通过LAN连接，设置示波器IP为192.168.1.100。

    在MATLAB中创建会话对象并配置参数。

2. 步骤2：实时采集与显示：

    使用`fetch`函数循环读取波形数据，并通过`plot`实时更新波形。

3. 步骤3：频谱分析：

    对采集到的数据进行FFT变换，计算频谱并绘制。

    添加频谱峰值检测算法，标注最大频率分量。

4. 步骤4：结果保存与报告生成：

    将频谱数据保存为MAT文件，并生成包含图表和关键参数的测试报告。

七、扩展应用与高级技巧

1. 结合其他MATLAB工具箱：

    使用“Signal Processing Toolbox”进行时频分析、小波变换。

    结合“Communication Toolbox”进行通信协议解码。

2. 远程控制与自动化测试系统：

    通过TCP/IP协议实现多台示波器的集群控制。

    集成LabVIEW、Python等平台，构建跨软件测试环境。

3. 自定义通信协议：

    若官方驱动无法满足需求，可通过SCPI命令自行编写底层通信函数。

八、总结与建议

通过普源示波器与MATLAB的连接，用户不仅能简化数据采集流程，更能利用MATLAB的算法库实现高级信号处理与分析。无论是科研中的复杂实验，还是工程中的自动化测试，这一集成系统都能显著提升效率。建议用户：

定期更新示波器固件和MATLAB版本，确保兼容性。

深入研读普源官方API文档与MATLAB工具箱帮助文档。

根据实际需求编写模块化脚本，提高代码复用性。

若遇到疑难问题，及时联系普源技术支持获取专业帮助。

注意事项：

操作时避免示波器与高压设备直接连接，确保安全。

远程控制时，确保示波器网络配置正确，防止IP冲突。

长时间数据采集时，注意MATLAB内存管理，避免数据溢出。

附录：常用MATLAB-示波器命令参考

（此处可列举部分常用SCPI命令及其MATLAB实现，如`:MEASURE:VOLTAGE?`、`:ACQUIRE:STOP`等）

通过以上步骤与技巧，用户可快速掌握普源示波器与MATLAB的集成方法，实现从数据采集到高级分析的完整工作流程。无论是教学、科研还是工业应用，这一系统都将成为工程师与科研人员的得力工具。
