一、引言

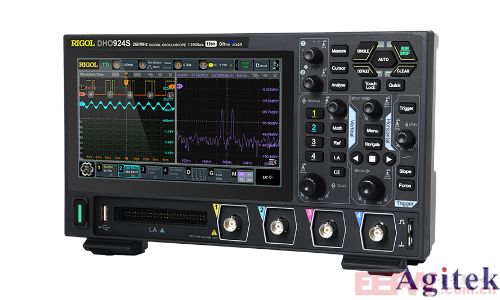

在电子测量领域，示波器的触发功能如同“信号捕手”，决定着波形捕获的精准度与效率。普源示波器（如DHO1204U、MSO5000系列等）不仅具备基础触发模式（边沿触发、脉冲触发等），更通过高级触发功能（序列触发、逻辑触发、欠幅触发等）突破传统局限，为复杂信号分析提供强大工具。本文结合具体案例，解析这些高级功能在通信、电源管理、汽车电子等场景中的实际应用。

二、案例一：通信信号分析——序列触发精准定位协议异常

应用场景：调试UART通信模块时，需捕捉特定数据帧中的错误位。

问题与挑战：UART信号包含大量数据帧，传统触发模式难以精准定位目标帧（如特定起始位+数据位组合）。

解决方案：使用序列触发功能

1. 触发设置：

触发源：选择信号传输通道（如CH1）；

触发条件：定义序列事件（例如“上升沿→特定数据电平→下降沿→错误电平”）；

触发延迟：设定时间窗口以确保完整帧捕获。

2. 操作步骤：

a. 配置示波器进入序列触发模式；

b. 设定起始触发事件为UART帧的起始位上升沿；

c. 添加中间事件（如数据位“0x55”对应的电平）；

d. 终止事件设为帧结束的下降沿及后续的错误电平（如校验位错误）。

3. 效果与价值：

示波器仅当完整序列出现时才触发，过滤无关信号，快速定位通信故障点。例如，某工业控制系统中，通过序列触发发现UART帧因噪声干扰导致校验位错误，从而优化通信协议的抗干扰设计。

三、案例二：电源纹波测量——欠幅触发捕捉瞬态电压跌落

应用场景：测试开关电源模块在负载突变时的稳定性。

问题与挑战：电源输出纹波中常存在短暂的低电压跌落（<10μs），传统触发模式易被噪声干扰或漏捕。

解决方案：使用欠幅触发功能

1. 触发设置：

触发源：电源输出通道（CH2）；

触发条件：电压低于设定阈值（如3.2V）；

触发灵敏度：调整至适中以避免误触发；

释抑时间：设置延迟时间防止重复触发。

2. 操作步骤：

a. 接入电源输出信号，调整示波器垂直刻度至合适范围；

b. 启用欠幅触发，设定阈值为正常工作电压下限；

c. 在负载突变（如电机启动）时观测波形；

d. 通过波形缩放与标记功能分析跌落持续时间与幅度。

3. 效果与价值：

欠幅触发精准捕获了负载突变导致的50μs电压跌落，帮助工程师调整电源反馈回路参数，提升系统稳定性。该功能在服务器电源、电动车电控系统测试中尤为关键。

四、案例三：汽车电子调试——逻辑触发解析多信号时序问题

应用场景：分析车载传感器（如ABS轮速信号）与ECU控制信号的同步性。

问题与挑战：需同时监测模拟信号（轮速脉冲）与数字信号（ECU控制指令），传统单通道触发无法关联多信号时序。

解决方案：使用逻辑触发与多通道组合

1. 触发设置：

触发源：CH1（轮速传感器模拟信号）、CH2（ECU数字信号）；

逻辑条件：CH1脉冲上升沿与CH2高电平同时满足（逻辑“与”）；

触发耦合：模拟通道采用DC耦合，数字通道采用AC耦合滤除直流偏置。

2. 操作步骤：

a. 连接示波器至传感器与ECU接口；

b. 设置CH1触发阈值与脉冲宽度检测窗口；

c. 配置逻辑触发为“CH1↑∧CH2=1”；

d. 运行车辆测试，观察触发后的波形时序。

3. 效果与价值：

逻辑触发准确捕获到轮速信号上升沿与ECU指令延迟超标的时刻，发现ECU响应滞后导致ABS系统误判。该案例验证了多信号同步分析对提升汽车安全性的重要性，也为故障定位提供了直观依据。

五、高级触发功能的共性优势与操作要点

普源示波器的高级触发功能在各类场景中展现出以下核心价值：

1. 精准定位复杂事件：通过多条件组合（序列、逻辑）过滤无关信号，减少人工排查时间；

2. 适应极端信号特征：欠幅触发、脉冲宽度触发等针对瞬态、窄脉冲信号的捕获能力；

3. 智能化配置提升效率：触发灵敏度调节、释抑时间设置等避免误触发与漏触发。

操作建议：用户需根据信号特性灵活选择触发源与耦合方式，结合示波器的自动触发模式快速观察信号概貌，再通过高级触发深入分析。

普源示波器的高级触发功能不仅是“工具”，更是工程师解决复杂问题的“智慧助手”。通过序列触发、逻辑触发、欠幅触发等技术，用户可高效捕获隐藏于海量数据中的关键信号，精准定位故障、优化系统设计。在通信、电源、汽车电子等领域，这些功能大幅提升了测试效率与准确性，为产品研发与维护提供了可靠保障。
