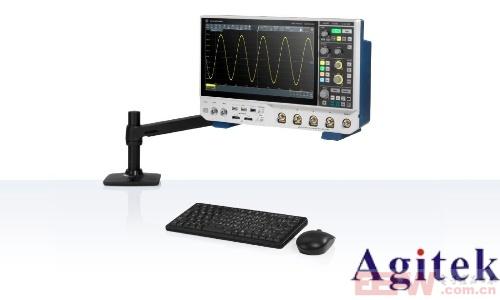

示波器作为电子测量领域的核心工具，其时间分辨率直接影响信号分析的精度。罗德与施瓦茨（ROHDE & SCHWARZ，简称R&S）推出的MXO 5系列示波器，凭借其创新的数字触发系统，实现了令人瞩目的ps级时间分辨率。这一突破性技术不仅提升了信号捕获的灵敏度与准确性，更在电源完整性测量、EMI调试、高速数字通信等领域开辟了新的可能性。本文将深入探讨MXO 5系列示波器数字触发系统的技术原理、核心架构及其实现ps级时间分辨率的关键要素。

一、硬件基础：定制化ASIC与高精度ADC架构

MXO 5系列示波器的核心突破在于其采用的全新MXO-EP处理ASIC技术。这一定制化芯片是R&S专为示波器设计的硬件加速器，具备高度并行化的数据处理能力，能够同时处理多通道、高带宽信号，并实现硬件级的触发运算。与传统示波器依赖软件处理的触发机制不同，MXO-EP芯片通过硬件加速，将触发逻辑直接嵌入到信号采集路径中，极大降低了触发延迟与处理时间。

在高精度信号采集方面，MXO 5系列标配12位ADC（模数转换器），并通过软件升级可扩展至18位垂直分辨率。高分辨率ADC能够在宽动态范围内捕捉微小信号变化，将模拟信号转化为数字信号时的量化误差降至最低。例如，在18位分辨率下，示波器能够区分超过26万级的电压阶梯，这对于检测纳伏级信号波动至关重要。这种硬件精度为后续触发系统识别ps级时间差异奠定了物理基础。

二、数字触发机制：超越模拟触发的新标准

传统示波器的模拟触发系统存在固有缺陷：信号需经过放大、滤波等模拟处理环节，导致触发延迟、噪声叠加及信号失真。MXO 5系列首创的数字触发系统彻底颠覆了这一模式。其数字触发功能直接对原始数字信号流进行操作，无需模拟校正，触发灵敏度可达0.0001格（div）。这一指标意味着示波器能够在嘈杂的大信号背景下，精准隔离出微小异常信号，例如电源纹波中的瞬态尖峰或数字通信中的亚纳秒级抖动。

具体实现上，数字触发系统通过以下技术手段确保ps级时间分辨率：

1. 全数字触发路径：信号从ADC直接进入触发引擎，省去模拟处理环节。触发阈值、斜率、宽度等参数均由数字逻辑实时计算，避免了模拟电路的非线性响应。

2. 并行触发处理：MXO-EP芯片支持多通道并行触发，每个通道独立进行触发运算，确保八通道同时触发时仍保持纳秒级同步精度。

3. 动态触发窗口：用户可自定义触发区域，例如设定频率、幅度、时间窗口的组合条件。当信号满足预设区域时触发，例如捕获特定频率范围内的突发信号或特定波形包络中的瞬态事件。

三、高速波形捕获与实时存储的协同优化

实现ps级时间分辨率不仅需要灵敏的触发，还需高速的数据采集与存储能力。MXO 5系列示波器具备全球领先的波形捕获率——每秒450万次（4.5Mwfms/s），结合八通道同时采集，每秒生成1800万个波形数据。这一速度远超同类产品，确保了罕见瞬态事件的高概率捕获。

存储深度方面，MXO 5系列标配500Mpts（兆点）存储，是行业标准的2倍，并可通过扩展至1Gpts应对更复杂的信号分析。高存储深度允许在低时基设置下仍保持高带宽信号细节，例如在100μs/div时基下捕获长达50ms的信号，同时保留GHz级信号的完整频谱信息。这种“时间-带宽”平衡能力使得示波器在长时段观测中仍能精准定位ps级事件。

四、频谱分析加速与区域触发创新

MXO 5系列在频域分析中的突破进一步支撑了ps级时间分辨率的应用。其每秒45000次快速傅立叶变换（FFT）性能，配合四频谱同时显示功能，实现了对复杂射频信号的实时频谱追踪。例如，在EMI测试中，示波器能够快速识别频谱突变对应的时域瞬态事件，将频域与时间的关联精度提升至ps级。

区域触发功能的引入则拓展了触发灵活性。用户可绘制任意形状的触发区域（如频域功率区域、时域波形包络），当信号进入该区域时触发。例如，在电源纹波测试中，设定频率范围与幅度阈值区域，示波器仅捕获符合条件的事件，从而过滤无关信号，提高分析效率。这种“智能触发”结合高速存储，使得工程师能够快速定位百万次波形中的关键ps级异常。

五、低噪声系统与用户体验优化

为确保ps级测量的可靠性，MXO 5系列在系统设计上极致追求低噪声。其15.6英寸全高清触摸屏、低功耗架构及优化的信号路径设计，将示波器本底噪声降至行业最低水平。在需要高精度测量的实验室环境中，低噪声环境减少了干扰，使工程师能够专注于信号本身的细节。

同时，示波器的用户界面经过深度优化，区域触发设置、频谱显示、存储控制等操作均通过直观的触控交互完成。这种软硬件协同设计降低了学习成本，使复杂的高精度测量流程变得高效、便捷。

六、应用场景：从实验室到工业现场的高精度需求

MXO 5系列示波器的ps级时间分辨率在多个领域展现出显著优势：

1. 电源完整性测量：捕获开关电源中的纳秒级开关噪声、瞬态电压跌落，帮助优化电源设计。

2. 汽车电子测试：解析车载通信总线中的亚纳秒级信号抖动，确保自动驾驶系统的可靠性。

3. 高速数字接口调试：如PCIe、USB 4.0等协议中，精确测量信号眼图张开时间与抖动容限。

4. EMI预兼容测试：通过频域-时域关联触发，快速定位辐射干扰的瞬态源头。

MXO 5系列示波器通过硬件定制化、全数字触发架构、高速采集存储与智能触发算法的深度融合，成功实现了ps级时间分辨率。这一技术突破不仅解决了传统示波器在高频、微小信号测量中的瓶颈，更推动了电子工程领域向更高精度、更智能化测试的方向发展。随着数字技术对信号分析精度要求的不断提升，MXO 5系列所代表的创新路径，将持续为科研与工业应用提供不可或缺的测量工具，助力构建更精准、更安全的互联世界。
