随着全球汽车产业向电动化、智能化转型，48V轻混合动力系统（48V MHEV）已成为传统燃油车向纯电车型过渡的重要技术路径。这一系统通过将车载电压从12V提升至48V，有效提升了电气系统的功率密度，支持更高效的启停、能量回收、电动增压等功能，实现了燃油经济性提升15%-20%的目标。然而，48V混动系统的复杂电气架构对测试设备提出了更高要求，尤其是在功率分析、电磁兼容性（EMC）测试、实时信号监测等环节。德国罗德与施瓦茨（R&S）公司推出的RTP系列高性能示波器，凭借其卓越的信号完整性、高速波形捕获能力和多仪器集成特性，为48V混动系统的研发与测试提供了全面解决方案。

一、48V混动系统的测试挑战与RTP系列的核心优势

48V混动系统由锂离子电池、BSG/ISG电机、DC-DC转换器、电动增压器（e-Booster）等关键部件构成，其电压、电流动态变化范围大，信号频率覆盖从低频控制信号到高频开关噪声。传统测试设备往往面临以下挑战：

1. 宽频带信号捕获需求：电机驱动中的PWM信号、逆变器开关频率、电动增压器的瞬态响应等信号频率可达MHz级别，需要示波器具备高带宽与高采样率；

2. 复杂触发与同步要求：多通道功率器件协同工作时，需同步捕捉电压、电流波形，并准确触发异常事件（如过压、过流）；

3. 实时数据分析与故障定位：系统运行中瞬态功率波动、电磁干扰需实时监测与分析，避免离线处理导致的故障遗漏；

4. 安全性与精度平衡：48V系统接近安全电压上限（60V），测试设备需在确保安全性的同时提供高精度测量。

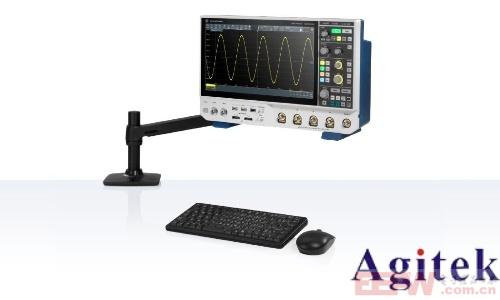

R&S RTP系列示波器（如RTP084、RTP016等型号）针对上述挑战，构建了三大核心优势：超高带宽与采样率（4 GHz至16 GHz，最高40 Gsample/s）、实时信号处理能力（内置定制化前端ASIC与实时去嵌技术）、多仪器功能集成（示波器、频谱分析、协议解码等）。其±0.25 dB平坦频率响应与16位分辨率，确保了从直流到高频信号的精准测量，尤其适用于48V系统中宽频带功率波形的捕获与分析。

二、RTP在48V混动系统关键部件测试中的应用

1. 电机驱动系统功率损耗分析

48V系统中的BSG/ISG电机驱动采用高频PWM控制，其效率直接影响整车能耗。通过RTP示波器的多通道同步测量功能，可同时捕获电机相电压、电流波形，结合内置的数学运算模块实时计算功率、扭矩、效率参数。例如，利用RTP的16位高分辨率模式，工程师可精确捕捉电机启动瞬间的电压尖峰与电流突变，分析开关损耗与传导损耗；而750,000波形/秒的捕获率，则保证了瞬态事件的快速定位，助力优化驱动算法。

2. DC-DC转换器效率与EMI测试

DC-DC转换器负责48V电池与12V低压系统的电压转换，其效率与电磁兼容性直接影响整车性能。RTP示波器通过实时频谱分析功能，可同步观测时域波形与频域频谱，识别开关频率及其谐波分量。例如，在测试中通过触发DC-DC模块的开关信号，结合RTP的去嵌技术（实时消除探头影响），工程师能准确测量纹波电压、开关噪声，评估转换器对电池寿命的影响。此外，RTP的宽频带触发能力（支持全带宽所有触发类型）可快速捕获EMI超标事件，辅助优化PCB布局与滤波设计。

3. 电动增压器（e-Booster）动态响应测试

电动增压器通过48V系统提供辅助动力，改善发动机响应速度。其动态性能测试需捕捉增压器启动/停止时的电流瞬态、电机转速变化与进气压力波动。RTP示波器的多通道混合信号测量能力（模拟+数字通道）可同步记录电流、转速传感器信号与控制器PWM指令，通过实时关联分析，评估系统响应延迟与能量利用率。例如，利用RTP的触发延迟功能，工程师可精确测量从油门指令到增压器输出的延迟时间，优化控制逻辑，提升驾驶体验。

4. 电池管理系统（BMS）实时监测与故障诊断

48V锂离子电池的安全性与寿命管理依赖于BMS对电压、温度、SOC的精准控制。RTP示波器通过高分辨率采集模块，可监测电池单体电压的mV级波动，结合长时间记录功能（每通道3 Gpts存储深度），捕捉充放电循环中的异常事件。例如，在电池均衡测试中，RTP的并行触发与多窗口显示功能，可同步观察各单体电压差异与均衡电流，快速定位电池组的不一致性。此外，RTP的协议解码选件支持CAN、FlexRay等车载总线分析，帮助诊断BMS与整车控制器的通信故障。

三、RTP系列的技术创新助力48V系统测试效率提升

除了基础测试功能，R&S RTP系列通过多项技术创新进一步简化了48V混动系统的测试流程：

实时去嵌与信号完整性增强：内置的实时去嵌功能可消除探头、电缆的频响影响，确保测量结果的高保真；配合下行处理组件的实时校正，即使在高频段仍能保持平坦的频率响应，避免测量误差。

智能触发与故障导航：高精度数字触发系统支持无带宽限制的复杂触发条件（如序列触发、逻辑组合触发），结合“故障导航”功能，可自动定位异常波形，缩短调试时间。

紧凑设计与多仪器集成：RTP示波器采用模块化设计，可灵活扩展频谱分析、逻辑分析、任意波形发生等功能，减少多设备协同的复杂性。例如，通过集成示波器与频谱仪功能，工程师可一键切换时域/频域分析，提升测试效率。

四、未来展望：48V系统测试的智能化趋势

随着48V混动系统向更高功率密度与智能化发展，测试需求将进一步向自动化、云端协作方向演进。R&S RTP系列示波器已具备远程控制接口与数据分析API，可无缝接入实验室自动化系统或云端测试平台。未来，结合AI算法的实时数据分析模块有望实现故障的自动分类与预测性维护，推动48V系统测试从“被动诊断”向“主动优化”转型。

作为汽车电子测试领域的标杆产品，R&S RTP系列示波器以其高性能硬件架构与智能化功能，为48V混动系统的功率分析、效率优化、EMC合规性测试提供了全面的技术支撑。在新能源汽车技术加速迭代的背景下，RTP系列将持续推动测试技术的边界，助力工程师更高效地开发更安全、更节能的48V混动系统，加速全球汽车产业的电动化进程。
