一、引言：IV特性测试的重要性与挑战

IV特性测试通过测量器件在不同电压下的电流响应，揭示其电学特性（如导通电阻、阈值电压、击穿电压等），是半导体研发、器件筛选及性能评估的核心环节。然而，传统测试设备常面临精度不足、操作复杂、多参数协同控制困难等问题，尤其在纳米级器件、低功耗电路等场景中，微小电流/电压信号的准确捕捉成为技术瓶颈。吉时利2450数字源表（以下简称“2450”）以其突破性的技术设计，为高精度IV测试提供了全新解决方案。

二、吉时利2450的核心优势：精准与智能的结合

1. 高精度测量能力

2450采用0.012%的基本测量精度与6位半分辨率设计，可精确捕捉微伏级电压（最低至20mV）和纳安级电流（最低至10nA），配合四象限源/测量模式（即电流/电压源与阱功能），确保全范围电气特性测试的可靠性。其增强灵敏度机制有效降低噪声干扰，适用于微弱信号环境。

2. 多功能集成与灵活配置

仪器兼具电源、电流表、电压表及曲线追踪功能，支持直流/交流/脉冲测量模式，通过“快速设置”模式可一键切换至IV测试、电阻测量等场景。内置的SCPI/TSP脚本编程接口，允许用户自定义测试序列，实现自动化测试与数据分析。

3. 直观操作与高效交互

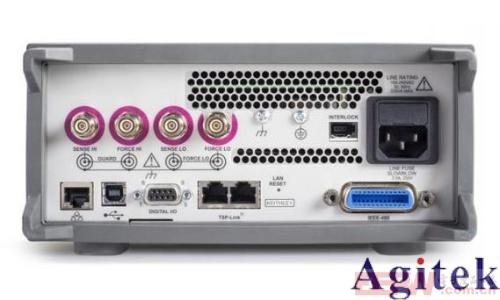

5英寸高清电容式触摸屏与图形化用户界面（GUI）大幅降低操作门槛，上下文相关的前面板帮助系统实时提示参数配置要点。硬件设计上，前面板香蕉插孔与三轴连接端口兼顾便捷性与高精度需求，满足快速连接与低噪声测试的双重要求。

4. 稳定性与可靠性保障

仪器预热1小时后可达额定精度，宽电压范围（100-240V）与自动线路电压/频率感测功能适应全球实验室环境。吉时利品牌严格的质控体系确保设备长期稳定运行，减少因硬件漂移导致的测量误差。

三、高精度IV测试的实现原理与技术路径

1. 精准电流/电压控制与同步测量

2450采用闭环反馈控制机制，实时调整源输出以匹配设定值。例如，在IV扫描中，仪器以预设步长逐步改变电压（或电流），同步高精度测量对应电流（或电压）。其同步源/测量架构避免时序延迟，确保数据相关性准确。

2. 低噪声信号处理与抗干扰设计

内部电路优化与屏蔽技术降低环境噪声影响，高输入阻抗设计减少信号源负载效应。对于微弱信号，仪器自动优化量程并启用增强灵敏度模式，结合数字滤波算法提取有效信号。

3. 数据建模与误差补偿

内置算法通过多次测量平均、温度漂移补偿、非线性校准等手段提升数据准确性。例如，在半导体阈值电压测量中，系统可通过IV曲线拟合自动计算关键参数，减少人为读数误差。

四、高精度IV测试操作步骤与优化策略

1. 硬件连接与校准

确保待测器件（DUT）正确连接至2450源表，注意极性匹配与信号线屏蔽；

定期使用校准标准件（如标准电阻）进行仪器校准，更新校准系数；

预热仪器至少1小时，确保温度稳定。

2. 参数设置与模式选择

根据DUT特性设置源模式（电压源/电流源）及测量范围；

设定扫描参数：电压/电流范围、步长、扫描方向（单向/双向）、采样速率；

启用增强灵敏度模式（如适用），并配置触发条件（如外部同步信号）。

3. 执行测试与数据捕获

启动IV扫描，实时监测电流/电压曲线；

使用“暂停”功能检查异常数据点，必要时重复测量；

通过TSP脚本实现多通道并行测试或循环测试（如电池循环特性分析）。

4. 数据分析与结果验证

利用内置分析工具计算导通电阻、最大功率点等参数；

导出数据至PC进行深度分析（如绘制IV曲线、统计误差分布）；

对比历史数据或理论模型验证测试结果的一致性。

优化提示：

对于高频器件，缩短信号线长度并采用三同轴连接降低寄生电容；

在低温/高温测试中，启用温度补偿功能或外接温控设备；

通过GPIB接口实现多仪器联动，构建自动化测试系统。

五、应用案例：典型场景下的高精度IV测试

1. 半导体器件阈值电压测试

在MOSFET特性分析中，2450通过微小电压步长扫描（如1mV）捕捉亚阈值区电流变化，结合自动曲线拟合算法精确计算阈值电压（Vth）。其高分辨率避免传统设备因步长过大导致的参数遗漏。

2. 太阳能电池最大功率点追踪

通过设定电压扫描范围与高速采样（如10kHz），仪器实时计算不同电压下的功率值，自动定位最大功率点（Pmax）。配合光强模拟设备，可评估电池在不同光照条件下的效率。

3. 材料电导率温度特性研究

利用2450的温度控制接口（如配合温控探头），同步测量材料在变温环境下的IV曲线，提取电阻-温度系数，为新材料开发提供数据支撑。

六、注意事项与最佳实践

1. 安全操作规范

测试前断开DUT与外部电源，避免过载风险；

设置合理的电流/电压限制，防止器件击穿。

2. 环境控制

避免电磁干扰源（如大功率设备）靠近测试区域；

在湿度敏感场景中使用屏蔽箱，防止结露影响测量精度。

3. 数据可信度保障

定期验证仪器校准状态；

对比手动与自动测量结果，排查系统误差。

吉时利2450数字源表通过高精度硬件架构、智能算法与人性化设计，实现了IV特性测试的突破性提升。其在半导体、新能源、材料科学等领域的应用，不仅简化了测试流程，更以亚毫伏/纳安级的测量精度，为微观电学特性的深度解析提供了可靠工具。随着纳米技术、柔性电子等领域的快速发展，2450的高精度IV测试能力将持续助力前沿科研与工程创新，推动电子器件性能的极限突破。
