信号发生器作为电子测试的核心工具，其输出信号的纯度直接影响通信、雷达、音频等系统的性能评估。互调失真（Intermodulation Distortion, IMD）作为衡量信号发生器非线性特性的关键指标，反映了多频信号通过非线性元件时产生的额外频率分量，可能导致系统频谱污染和性能下降。本文将深入探讨互调失真的成因、测量方法及其工程应用，为高精度信号测试提供技术参考。

 1. 互调失真的定义与成因

互调失真（IMD） 指当两个或多个频率信号通过非线性系统时，由于系统元件（如放大器、混频器）的非线性响应，产生原始频率的谐波组合频率（如f1±f2、2f1-f2等），这些新频率分量称为互调产物。其主要成因包括：

非线性元件特性：放大器饱和、晶体管非线性传输函数等。

电源波动：供电不稳定导致系统动态范围受限。

寄生参数：电路寄生电容、电感引起的频率响应畸变。

 2. 测量方法与技术

2.1 双音测试法（Two-Tone Test）

双音测试是测量互调失真的经典方法，通过以下步骤实现：

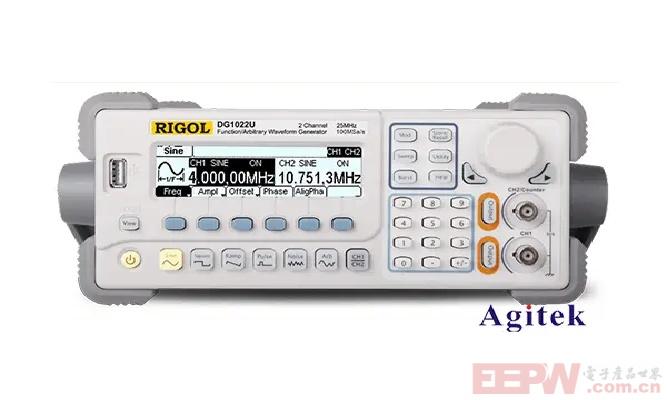

1. 信号配置：使用信号发生器输出两个等幅、不同频率的纯净正弦波（如f1和f2）。

2. 非线性处理：信号通过待测设备（DUT）后，产生互调产物（如2f1-f2、2f2-f1等）。

3. 频谱分析：利用频谱仪观测输出信号频谱，识别并记录互调产物的幅度。

4. 计算IMD：通过公式（例如IMD3 = 20log(2f1-f2幅度/基波幅度)）计算互调失真度。

2.2 频谱分析法

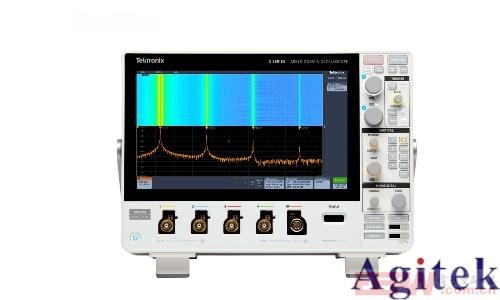

现代信号发生器（如泰克AWG系列）结合频谱仪，可直接测量IMD：

信号生成：发生器输出双音信号或扫频信号。

频谱捕获：频谱仪实时显示信号频谱，自动标记互调产物。

自动化分析：内置算法计算IMD指标，如IMD3、IMD5等。

 3. 测量关键要素

动态范围优化：选择低噪声信号源和高分辨率频谱仪，避免测量系统引入额外失真。

校准与补偿：定期校准信号发生器和频谱仪的幅度、频率响应，消除系统误差。

双音频率选择：合理设置f1和f2的间隔（通常≥1MHz），避免互调产物与基波频率重叠。

 4. 工程应用与案例

1. 通信系统验证：在射频收发机测试中，通过IMD测量评估接收机抗干扰能力。

2. 功率放大器设计：优化放大器偏置电流、匹配网络，降低IMD3指标。

3. 音频设备测试：高保真系统中，测量扬声器或功放的IMD，确保音质纯净。

互调失真测量是保障信号发生器及射频系统性能的核心环节。通过双音测试与频谱分析技术，工程师可量化评估设备非线性特性，指导硬件优化与系统设计。未来，随着毫米波通信和5G技术的普及，高精度IMD测量将成为设备研发与测试的必备技术。

参考文献

1. Tektronix Application Note: "Measuring Intermodulation Distortion in RF Systems"

2. IEEE Standard 1241-2010: "IEEE Standard for Methods of Measurement for Digital and Analog Video/Audio Signals"

（注：本文结合理论与工程实践，适用于射频工程师、测试测量技术人员参考。）
