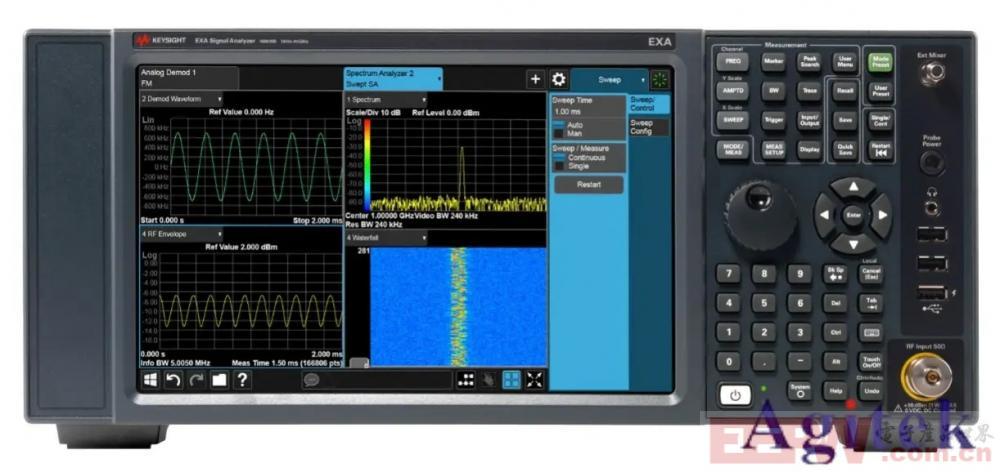

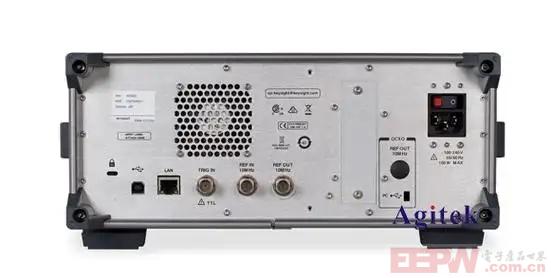

是德（Keysight）频谱分析仪作为电子测量领域的核心工具，凭借其高精度、宽频带覆盖和多功能性，在射频、微波及毫米波频段的信号分析中发挥着不可替代的作用。其中，积分功率测试作为频谱分析的重要功能模块，能够精确评估信号在特定频段内的平均功率，广泛应用于无线通信、电磁兼容性测试（EMC）、雷达系统、航空航天等领域。本文将深入探讨其技术原理、应用场景及操作要点，并结合实际案例解析其应用价值。

 一、频谱分析仪的基本原理与积分功率测试技术

频谱分析仪通过将时域信号转换为频域表示，实现对信号频谱特性的可视化分析。其核心组件包括输入衰减器、混频器、中频滤波器、检波器及显示单元。当信号进入分析仪后，首先经过衰减器调整输入电平，再通过混频器将高频信号转换为中频（IF）信号，中频滤波器提取目标频段，最终由检波器将幅度信息转化为可视化的频谱图。

积分功率测试是基于频谱分析的一种特殊测量模式，其原理如下：

1.频率范围设置：用户定义测量频段（如10 MHz带宽）。

2.积分时间设定：确定测量时间窗口（如1秒）。

3.功率积分计算：分析仪在指定频段内对每个频率点的功率进行积分求和，得到该时间段内的平均功率值。

4.结果输出：以dBm、dBμV等单位为显示平均功率、峰值功率及频谱占用率等参数。

与传统峰值功率测量不同，积分功率测试更适用于分析包含脉冲、调制或噪声的信号，能够准确反映信号在时间维度上的能量分布。例如，在无线通信系统中，发射信号通常包含多个时隙和调制符号，积分功率测试可有效评估其整体发射功率是否符合标准要求。

 二、积分功率测试的关键技术优势

1.高精度与动态范围

是德频谱分析仪（如N9020B MXA系列）具备高达160 dB的动态范围，可同时测量强信号与弱信号，避免信号失真或淹没。例如，在测试基站发射信号时，积分功率测试能准确区分主信号与邻道泄漏，确保符合频谱模板要求。

2.灵活的测量参数配置

用户可自定义积分时间（从微秒级到分钟级）、频率分辨率带宽（RBW）、视频带宽（VBW）等参数，适应不同信号特性。例如，对于窄带信号，选择较小的RBW可提高频率分辨率；对于宽带脉冲信号，较长的积分时间可捕获完整信号能量。

3.自动化与数据分析功能

现代频谱分析仪支持脚本编程（如SCPI命令）和远程控制，可实现批量测试与数据记录。例如，在生产线测试中，通过积分功率测试自动化程序可快速检测批量设备的发射功率一致性。

 三、典型应用场景及案例分析

1.无线通信系统验证

    应用背景：5G NR、WiFi 6等新一代通信标准要求严格的功率控制与频谱效率。

    测试案例：使用N9041B UXA系列频谱分析仪对5G基站进行测试。通过设置频段（如3.5 GHz n78频段）、积分时间（100 ms）和RBW（30 kHz），测量EIRP（等效全向辐射功率）和ACLR（邻道泄漏比）。结果显示，主信道功率达23 dBm，ACLR优于45 dBc，符合3GPP规范。

2.雷达信号分析

    应用背景：脉冲雷达信号具有瞬时大功率、宽频带特点，需评估其频谱纯度与脉冲能量。

    测试案例：利用是德PSA系列频谱分析仪对X波段雷达进行测试。通过触发模式捕获脉冲信号，设置积分时间为单个脉冲宽度（10 μs），测量结果显示脉冲峰值功率50 dBm，频谱杂散低于60 dBc，验证了信号完整性。

3.电磁兼容性测试（EMC）

    应用背景：电子设备需符合CISPR、FCC等标准，限制无意辐射。

    测试案例：使用DSA系列频谱分析仪对工业设备进行辐射骚扰测试。通过积分功率测试扫描30 MHz至1 GHz频段，发现某设备在450 MHz处存在超标辐射（超过限值6 dBμV/m），后续通过整改电源滤波器解决问题。

4.航空航天电子系统测试

    应用背景：机载通信、导航设备需在严苛环境下保持稳定性能。

    测试案例：在实验室模拟环境下，使用PNAX网络分析仪结合频谱分析功能，测试卫星通信终端的发射功率与频谱模板。通过积分功率测试验证，设备在Ku波段（1218 GHz）的功率平坦度优于±1 dB，满足链路预算要求。

 四、操作要点与注意事项

1.信号源与连接配置

    使用高稳定度的信号源（如是德E8267D PSG矢量信号发生器）作为参考，确保测试信号准确。

    选择合适线缆（如低损耗同轴电缆）和衰减器，避免信号反射或过载。

2.环境干扰抑制

    在屏蔽室或低电磁干扰环境下进行测试，减少外部噪声影响。

    定期校准频谱分析仪（如使用是德N4693A功率校准套件），确保测量精度。

3.参数优化

    对于窄带信号，设置RBW≤信号带宽的1/10；对于宽带信号，适当增加积分时间提升信噪比。

    使用“轨迹平均”功能多次测量取平均值，降低随机噪声影响。

 五、技术发展趋势与挑战

随着6G、物联网、量子通信等技术的演进，频谱分析仪的积分功率测试面临新挑战：

1.更宽频段覆盖：需支持THz频段（如110 GHz以上）测量，要求更高的硬件带宽与灵敏度。

2.实时处理能力：对高速跳频信号、瞬态信号的分析需求，推动实时频谱分析技术发展。

3.人工智能辅助：结合机器学习算法，自动识别信号类型、异常频谱特征，提升测试效率。

是德频谱分析仪的积分功率测试功能为复杂电磁环境的信号分析提供了可靠手段，其高精度、灵活性及广泛的应用场景使其成为电子测量领域的基石技术。通过掌握其技术原理、优化测试参数并结合实际案例实践，工程师可高效完成从研发验证到生产测试的各类任务。未来，随着通信与电子技术的持续演进，频谱分析仪在功率测量领域的作用将愈发重要，助力构建更智能、更可靠的无线世界。
