泰克示波器作为电子测试和测量领域的佼佼者，其强大的功能和优越的性能深受工程师和技术人员的青睐。其中，余晖功能是一项非常实用的特性，能够帮助用户更好地观察和分析周期性信号的特征。本文将详细介绍如何开启和设置泰克示波器的余晖功能，并探讨其工作原理和应用场景。

一、泰克示波器余晖功能的开启与设置

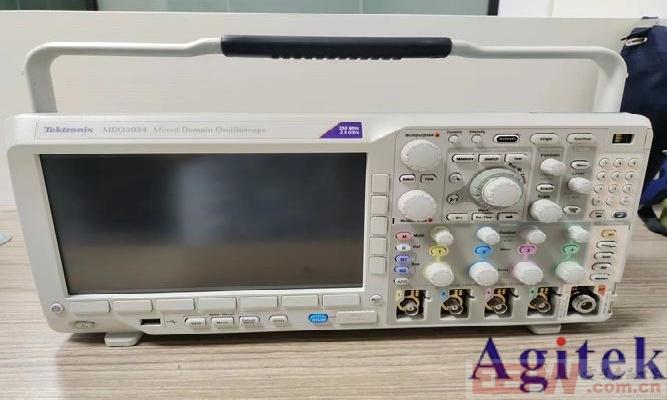

1. 打开示波器并进入主界面

确保泰克示波器已连接电源并打开，等待系统启动完成，进入主界面。

2. 选择通道

使用旋转按钮选择要观察的通道（例如：Channel 1、Channel 2等），确保已连接待测信号。

3. 进入余晖设置

在主界面上，找到“Acquire”（采集）菜单。按下“Acquire”按钮后，选择“Persistence”（余晖）选项。不同型号的泰克示波器可能会有细微差别，但大体步骤相似。

4. 调整余晖参数

在余晖设置界面，用户可以根据需要调整以下参数：

Persistence Type（余晖类型）：可以选择“Classic”（经典）或“Color”（彩色）模式。经典模式会以灰度显示波形，而彩色模式则会根据波形出现的频率变化颜色。

Persistence Time（余晖时间）：这个参数决定了波形在屏幕上保留的时间。可以根据需要调整，从几毫秒到几秒不等。

Intensity（强度）：调整波形的显示强度，以使不同强度的波形更加明显。

5. 观察波形

完成设置后，回到主界面，观察波形在屏幕上的变化。通过调整余晖参数，实时观察信号的变化趋势。

二、泰克示波器余晖功能的工作原理

余晖功能是一种特殊的示波器显示模式，通过在屏幕上保留信号的持续痕迹，使得周期性信号的特征更加明显。在正常的示波器模式下，屏幕上显示的是当前的信号波形。而在余晖模式下，屏幕上会保留之前的多个信号波形，形成一个持续的痕迹。通过观察这些痕迹，用户可以更好地理解信号的周期性特征，分析信号的频率、幅值和相位等参数。

具体来说，余晖功能通过以下原理实现：

信号采集与存储：示波器首先对输入信号进行高速采样，并将采样数据存储在内部存储器中。

波形显示与更新：在正常模式下，示波器实时显示最新采集的信号波形。而在余晖模式下，示波器不仅显示最新波形，还会将之前采集的波形保留在屏幕上，形成一个连续的痕迹。

颜色与亮度变化：在彩色余晖模式下，示波器会根据波形出现的频率变化颜色。新出现的波形颜色较亮，而旧的波形颜色会逐渐变暗，形成一种动态的视觉效果。

时间控制：通过调整余晖时间参数，用户可以控制波形在屏幕上保留的时间长度。较长的余晖时间可以观察更长时间的信号变化，而较短的余晖时间则更适合观察快速变化的信号。

三、泰克示波器余晖功能的应用场景

1. 信号分析

余晖功能可以帮助用户观察到信号的周期性变化及瞬态情况，适用于调试和分析复杂信号。通过保留信号的痕迹，用户可以直观地观察信号的周期、频率和相位等参数，从而更准确地分析信号的特性。

2. 噪声检测

通过观察波形的余晖，用户可以快速识别噪声的来源和影响，优化电路设计。余晖功能的高灵敏度和高分辨率特点，使得微弱的噪声信号也能被清晰地显示出来。

3. 故障排查

在调试过程中，余晖可以帮助用户快速定位问题信号，为故障排查提供重要线索。例如，在电路中出现瞬态干扰或异常信号时，余晖功能可以捕捉到这些瞬间的变化，帮助工程师迅速找到问题所在。

4. 教学实验

余晖功能在教育领域也有广泛应用，可以用于教学实验和示范，让学生更好地理解和掌握信号的周期性特征。通过直观的波形显示，学生可以更清晰地看到信号的变化过程，加深对信号理论的理解。

5. 通信领域

在通信领域，余晖模式可以用于观测和分析调制信号、频率偏移和时钟同步等问题。通过观察信号的周期性变化和相位关系，工程师可以分析和优化通信系统的性能。

泰克示波器的余晖功能是一项非常实用的特性，能够帮助用户更好地观察和分析周期性信号的特征，提高信号的测量精度和分析能力。通过合理设置余晖参数，用户可以快速识别信号特性和潜在问题，从而提高工作效率。在电子设计和制造、通信以及教育领域，余晖模式都具有重要的应用价值。无论是工程师、技术人员还是学生，都可以通过使用泰克示波器的余晖功能，更好地理解和掌握周期性信号的特性。
