一、仪器概述

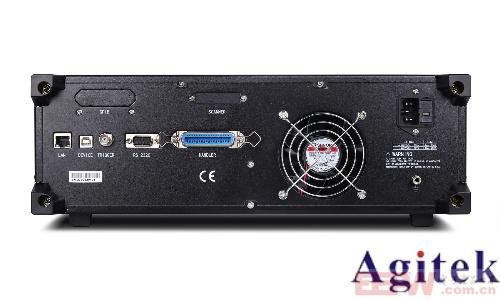

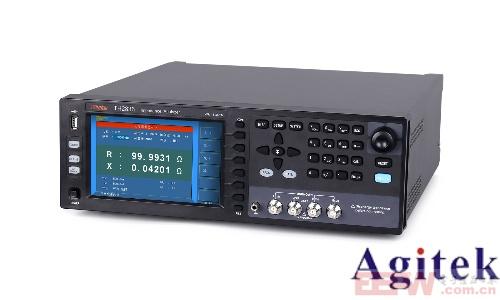

同惠TH2851 LCR测试仪是一款高精度、宽频段阻抗分析仪器，适用于电子元件（电感、电容、电阻）及材料的电学参数测量。其核心特点包括：

1. 频率范围：20Hz~120MHz，覆盖低频至高频应用场景；

2. 测量精度：0.08%（全频段），阻抗测量范围1mΩ~100MΩ；

3. 多功能集成：支持阻抗（Z）、电容（C）、电感（L）、相位角（θ）、品质因数（Q）等参数测量；

4. 智能操作：10.1寸触摸屏+SCPI指令集，兼容主流测试协议（如HP4284A、E4980A）。

二、安装与启动

1. 环境要求

避免强电磁干扰（远离大功率设备），保持环境温度15~30℃（推荐使用恒温环境）；

电源：AC 220V±10%，50Hz，接地良好。

2. 硬件连接

连接测试夹具：根据元件类型选择四端对（4T）或两端口（SMD）夹具；

信号输出：通过BNC接口连接被测元件（DUT），确保接触电阻<0.1Ω。

3. 开机与校准

按下电源键，等待自检完成（约30秒）；

首次使用需进行系统校准：

a. 进入“System→Calibration”菜单，选择“Full Calibration”；

b. 按提示连接标准校准件（如0Ω、100pF），完成开路/短路校准。

三、基本操作流程

1. 参数设置

测量模式：

点测模式：单次测量固定参数（如C=10nF@1kHz）；

列表扫描：设置频率/电平列表，批量测试（如1kHz~10MHz，步长1kHz）；

曲线扫描：动态分析参数随频率/电平的变化（如C-f曲线）。

关键参数配置：

2. 测量步骤

连接DUT至测试端口；

选择测量模式（如“C-LCR”），设置频率与电平；

触发测量：按“Start”键或点击触摸屏图标；

记录结果：读取显示屏数值（如C=12.34nF±0.5%），或导出至USB/PC。

四、高级功能与技巧

1. 曲线扫描分析

应用场景：评估元件动态特性（如可调电阻的线性度）。

操作步骤：

a. 设置扫描参数：频率范围（如100Hz~1MHz）、扫描点数（≥100）；

b. 连接步进电机控制可调电阻滑动端；

c. 启用“轨迹对比”功能，实时绘制C-f曲线；

d. 分析曲线平滑度与突变点（如接触不良导致的阻抗跳变）。

2. 等效电路分析（ECA）

功能：通过数学模型解析元件内部结构（如寄生电容、串联电阻）。

示例：

a. 选择“ECA→3元件模型”（R-C串联）；

b. 输入实测参数（Z=50Ω@1kHz），系统自动拟合R、C值；

c. 验证理论值与实测偏差，指导元件选型。

3. 温度补偿与抗干扰

温度漂移修正：启用“TempComp”功能，输入元件温度系数（如TC=25ppm/℃）；

电磁屏蔽：高频测量时使用金属屏蔽盒，降低外部干扰。

五、注意事项与故障诊断

1. 接触电阻优化

定期清洁测试夹具镀金触点；

测量前短暂按压夹具，消除机械接触不稳定。

2. 高频测量注意事项

降低信号电平（如10MHz时设为0.1V），避免寄生电容影响；

使用同轴电缆替代普通导线，减少传输损耗。

3. 常见故障排查

六、应用案例：可调电阻线性度评估

1. 测试配置：

元件：10kΩ音频电位器；

频率：1kHz（典型音频范围）；

扫描方式：机械旋转角度0°~360°，步长1°。

2. 步骤：

a. 将电位器连接至4T夹具，滑动端与旋转机构同步；

b. 启用曲线扫描，记录R-角度曲线；

c. 计算线性误差：

$\Delta R = \frac{R_{实测}-R_{理论}}{R_{满量程}} \times 100\%$

d. 结果：若ΔR<±1%，判定线性度合格。

七、数据管理与维护

1. 数据导出：支持CSV、Excel格式，通过USB或LAN接口传输；

2. 仪器维护：

每月进行一次“自检校准”（菜单：System→SelfTest）；

长期不使用时，建议每隔3个月通电1小时，防止电子元件老化。

同惠TH2851 LCR测试仪凭借高精度、宽频段及智能操作特性，成为电子研发、生产质控的关键工具。通过规范的操作流程与技巧应用，用户可高效获取元件电学参数，为产品设计优化与故障分析提供可靠数据支撑。
