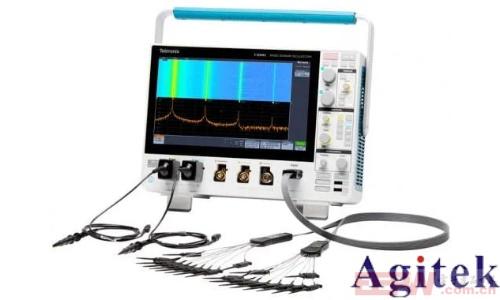

一、准备工作：连接与基础设置

在使用MSO44泰克示波器进行FFT功能设置前，需完成以下基础配置：

1. 电源与信号连接

确保示波器连接稳定电源并启动。

根据待测信号类型选择合适的探头（如无源电压探头、差分探头等），连接至示波器输入通道（如CH1或CH2）。

使用探头补偿功能（如“Probe Check”）校准探头，确保信号传输精度。

2. 波形捕获基础调节

通过垂直控制旋钮（VERTICAL）调整波形幅度，使信号占据屏幕合适区域。

利用水平控制旋钮（HORIZONTAL）或时基设置（SEC/DIV）调节波形时间刻度，确保信号周期清晰显示。

设置触发模式（如边沿触发）及触发电平，稳定捕获目标信号。

二、关键参数设置：采样率与记录长度

正确设置采样率与记录长度是FFT分析的基础，需遵循以下原则：

1. 采样率设置

根据奈奎斯特采样定理，采样率至少为信号最高频率的两倍。例如，若待测信号频率为20MHz，需选择至少40MS/s的采样率。

泰克MSO44支持高达10GS/s的采样率，可通过示波器菜单手动选择（如“Acquire → Sample Rate”）。若不确定信号频率范围，建议使用自动模式（Auto）。

2. 记录长度设置

记录长度决定频谱分辨率（Δf = Fs / N，其中Fs为采样率，N为记录点数）。

选择较长的记录长度（如100M点）可提升分辨率，但会增加处理时间。例如，若采样率设为1GS/s，100M点记录长度对应的分辨率约为10Hz。

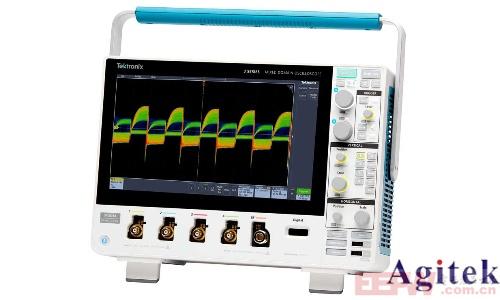

三、启用FFT功能：核心操作步骤

1. 激活FFT模式

在示波器菜单中找到“FFT”选项并启用。部分型号可通过快捷键（如“FFT”按钮）直接激活。

2. 窗口函数选择

窗口函数用于减少频谱泄漏，常见类型包括：

    矩形窗：适用于周期信号，但泄漏严重。

    汉宁窗（Hanning）：平衡泄漏与分辨率，适合非周期信号。

    平顶窗（Flat Top）：分辨率最高，但计算复杂度高。

根据信号特性选择合适的窗口类型，例如，分析瞬态信号时建议使用汉宁窗。

3. 频谱参数配置

频率范围设置：通过“Start Freq”和“End Freq”定义分析区间，覆盖信号主要频率成分。

平均次数：设置频谱平均次数（1~256）以降低噪声，但过高的平均次数可能掩盖瞬态变化。

显示模式：选择“dBm/dBv”等幅度单位，并开启峰值标记（Peak）、谐波分析（Harmonic）等功能。

四、频谱分析进阶技巧

1. 识别关键频谱参数

中心频率：能量最大处的频率，对应信号主频。

带宽：涵盖信号90%能量的频率范围。

谐波分量：基频整数倍的频率成分，用于判断信号失真。

2. 优化频谱显示

通过“dB/Div”旋钮调整垂直刻度，使频谱幅度清晰可读。

使用“Zoom”功能放大特定频段，配合光标测量精确频率与幅度。

五、典型应用场景与实战案例

1. 频谱分析：识别复杂信号成分

例如，分析调制信号时，通过FFT观察载波频率、边带结构等。

操作步骤：

    捕获时域信号，调整触发至稳定显示。

    启用FFT，选择合适窗口并设置频率范围。

    分析频谱图中的峰值频率及相对幅度。

2. 振动分析：机械故障诊断

通过加速度传感器采集振动信号，利用FFT识别异常频率（如轴承故障特征频率）。

注意事项：需使用抗混叠滤波器并设置足够高的采样率。

六、常见误区与优化建议

1. 频谱泄漏问题

原因：信号截断导致频域扩散。解决方案：选择合适的窗口函数或延长记录长度。

2. 采样率不足

若频谱中出现混叠现象（高频成分折叠至低频），需提高采样率或降低输入信号带宽。

3. 触发设置不当

触发模式或电平设置错误可能导致频谱不稳定。建议优先使用自动触发，必要时手动调整。

通过以上步骤，用户可快速掌握MSO44泰克示波器的FFT功能设置。在实际应用中，需根据信号类型灵活调整参数（如窗口类型、采样率等），结合示波器的自动测量功能与频谱分析工具，高效完成电子电路调试、通信系统验证、振动分析等任务。泰克示波器的高采样率、长记录长度及直观界面为工程师提供了强大的频谱分析能力，助力复杂信号问题的解决。
