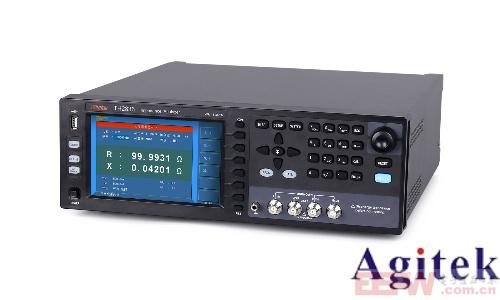

LCR测试仪中LP(Parallel)与LS(Series)模式的区别
西安安泰 | 2025-05-06 16:26:22    阅读:18   发布文章

一、核心差异:测量模型不同

1. LP模式(并联模式)

将元件视为理想元件与寄生电阻并联的模型(如电感与寄生电容并联)。

适用于高频场景(通常>1MHz),此时元件寄生电容(如线圈分布电容)形成并联支路,影响总阻抗。

测量结果反映元件在高频下的综合性能(如高频扼流圈)。

2. LS模式(串联模式)

将元件视为理想元件与寄生电阻串联的模型(如电感与寄生电阻串联)。

适用于中低频场景(通常<1MHz),此时寄生电阻与主参数(如电感)串联,影响总阻抗。

常用于评估元件在低频下的损耗特性(如变压器绕组)。


二、关键参数差异

损耗因子(D/Q值)

LP模式:D值反映并联电阻与电抗的比值,适合分析高频损耗。

LS模式:D值反映串联电阻与电抗的比值,适合分析低频发热损耗。

同一元件在两种模式下测得的Q值(Q=1/D)可能不同,需结合应用场景判断。

三、应用场景对比

1. 电感测试

    低频绕组(<100kHz):用LS模式,减少分布电容干扰。

    高频扼流圈(>500kHz):用LP模式,准确评估寄生电容影响。

2. 电容测试

    陶瓷电容(高频应用):用LP模式测ESR(等效串联电阻),评估高频稳定性。

    电解电容(低频滤波):用LS模式测ESL(等效串联电感),优化电路谐振点。

3. 其他场景

    射频电路匹配:LP模式适合分析天线元件的寄生参数。

    电源滤波电路:LS模式适合评估元件串联阻抗,确保纹波抑制效果。

四、误差与校准注意事项

引线寄生参数

长测试线在高频下引入电感,可能导致LP模式测量值偏高,建议使用四线开尔文连接法。

测试夹具电容在LS模式下可能影响测量结果,需通过开路/短路校准消除系统误差。

频率依赖性

当测试频率接近元件自谐振点时,两种模式结果差异大,需结合频率特性曲线(如Bode图)选择合适的模式。

五、选择LP/LS模式的实用指南

1. 根据元件工作频率

若工作频率远低于自谐振频率($f_{res}$),选LS模式。

若工作频率接近或高于0.1$f_{res}$,选LP模式。

2. 根据损耗分析需求

关注元件发热损耗(如线圈直流电阻)选LS模式。

关注高频介质损耗或寄生电容影响选LP模式。

3. 参考元件手册

优先选择厂家推荐的测试模式,尤其是高频元件(如射频电感、陶瓷电容)。

LPLS模式的选择本质是匹配元件的频率特性与寄生参数模型。低频用LS模式突出串联损耗,高频用LP模式突出并联效应。理解二者差异,能有效提升元件测试准确性和电路设计优化效率。
