一、串联（CS）与并联（CP）模式的核心原理与差异

在理解如何选择测量模式之前，首先需要明确两种模式的电路模型和物理意义。

1. 串联模式（Series, CS）

电路模型：将电容器视为一个“理想电容（C）”与一个“串联电阻（ESR）”的串联组合。

测量对象：主要关注电容的损耗特性，即电容在充放电过程中的能量损耗（ESR）。

适用场景：

低阻抗电容（如电解电容、大容量陶瓷电容X7R/X5R型）。

频率范围通常在低频至中频（例如1kHz以下）。

优势：

直接测量ESR，便于评估电容的发热、寿命等性能指标。

对寄生电感（引线电感）不敏感，适合大电容或低频应用。

劣势：

高阻抗电容（如C0G/NP0）在串联模式下测量误差大，因为寄生电阻被忽略。

2. 并联模式（Parallel, CP）

电路模型：将电容器视为一个“理想电容（C）”与一个“并联电阻（R）”的并联组合。

测量对象：主要关注电容的绝缘特性，即电容器的漏电流或绝缘电阻（IR）。

适用场景：

高阻抗电容（如高频陶瓷电容C0G/NP0、薄膜电容）。

频率范围通常在高频（例如10kHz以上）。

优势：

准确测量低损耗电容的绝缘电阻，评估长期稳定性。

对寄生电容（引线电容）不敏感，适合小电容或高频应用。

劣势：

测量低阻抗电容时，寄生电阻的影响被放大，导致结果不准确。

关键差异总结：

CS模式：关注“损耗”，适用于大电容、低频场景；

CP模式：关注“绝缘”，适用于小电容、高频场景。

二、选择模式的判断依据与实用技巧

1. 核心判断标准：电容的阻抗范围

阻抗临界点：通常以10kΩ作为分界线（经验值）。

低阻抗（Z < 10kΩ）：选择CS模式。例如：

电解电容（ESR通常为mΩ级，阻抗Z ≈ ESR）。

大容量陶瓷电容（X7R/X5R型，ESR较高）。

高阻抗（Z > 10kΩ）：选择CP模式。例如：

高频陶瓷电容（C0G/NP0型，ESR极低）。

薄膜电容（绝缘电阻极高）。

2. 辅助判断方法

元件类型与封装：

    电解电容（铝电解/钽电容）：默认使用CS模式，除非明确要求测量漏电流。

    多层陶瓷电容（MLCC）：

    大容量（>10μF）用CS模式（如X7R材质）。

    小容量（<1nF）用CP模式（如C0G材质）。

测试频率与容值的关系：

低频（<1kHz）测大电容（>10μF）：优先CS模式。

高频（>10kHz）测小电容（<1nF）：优先CP模式。

数据手册参考：

查看电容规格书中的“阻抗-频率曲线”或“ESR值”，判断阻抗范围。

3. 实际应用中的特殊情况

未知电容类型时：

先用CS模式测量低频（例如1kHz），若ESR值异常高（例如>100Ω），则切换至CP模式。

混合模式测量：

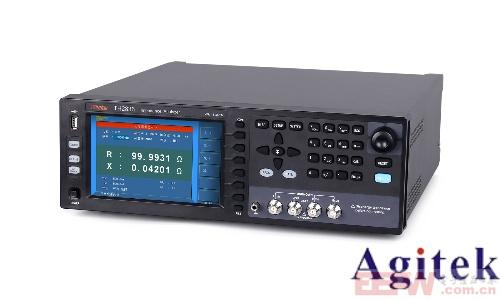

部分高端LCR仪表支持“自动模式切换”，可根据阻抗自动优化测量模型。

三、模式选择错误带来的典型问题与解决方案

1. 错误模式选择的后果

用CS模式测高阻抗电容（例如C0G型）：

引线电感和寄生电阻导致测量结果严重偏离实际值。

例如：1nF C0G电容在CS模式下可能显示容值偏低，ESR偏高。

用CP模式测电解电容：

放大寄生电阻的影响，导致ESR测量不准确。

例如：10μF电解电容在CP模式下可能显示ESR高达几十Ω，而实际应为mΩ级。

2. 解决方案与注意事项

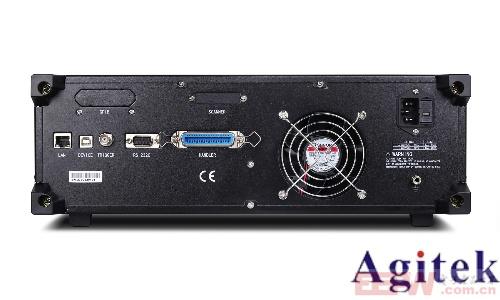

使用四端子（4-wire Kelvin）测量夹具：

消除测试线接触电阻和引线电感的影响，尤其在高精度测量中必须。

进行开路/短路校准：

消除测试夹具的残留阻抗（例如短路校准消除引线电阻，开路校准消除杂散电容）。

调整测试频率：

低阻抗电容（CS模式）用低频（例如100Hz~1kHz）。

高阻抗电容（CP模式）用高频（例如10kHz~100kHz）。

环境控制：

温度影响电容参数（如X7R电容温度特性明显），确保测试环境稳定。

四、不同电容类型的模式选择与参数解读

1. 电解电容（铝电解/钽电容）

特点：大容量、低ESR、高漏电流。

模式选择：始终使用CS模式。

关键参数：

ESR：反映损耗，直接影响电源滤波效果。

容值漂移：评估老化特性（如铝电解电容随温度变化）。

2. 多层陶瓷电容（MLCC）

X7R/X5R材质（II类电容）：

特点：中容量、中等ESR、温度稳定性较差。

模式：CS模式（低频应用）。

C0G/NP0材质（I类电容）：

特点：小容量、极低ESR、高稳定性。

模式：CP模式（高频应用）。

关键参数：

    绝缘电阻（IR）：反映长期可靠性，高IR意味着低漏电流。

3. 薄膜电容

特点：高精度、低损耗、高绝缘电阻。

模式选择：CP模式。

关键参数：

损耗角正切（tanδ）：评估交流信号下的能量损耗。

五、高级应用：多参数综合分析与模式优化

1. 阻抗-频率特性分析

    利用LCR仪的扫频功能，绘制电容的阻抗（Z）随频率变化的曲线。

    例如：

电解电容在低频时阻抗由ESR主导，高频时由寄生电感主导。

C0G电容在高频时阻抗由绝缘电阻主导。

2. 寄生参数的补偿与修正

    通过仪器的高级功能（如“寄生参数补偿”）消除测试夹具的影响。

    例如：高端仪器可自动计算并扣除引线电感、接触电阻。

3. 温度与电压依赖性测试

    结合温控箱或电压源，分析电容参数随温度/电压的变化。

    例如：

铝电解电容的ESR随温度上升而降低，需在不同温度下验证。

高压电容的绝缘电阻可能随电压升高而下降，需评估实际工作条件。

六、实际案例分析

1. 案例1：电源滤波电容的选型与验证

    场景：为开关电源设计选择10μF电解电容。

    测量步骤：

使用CS模式，1kHz频率测量ESR（目标<50mΩ）。

验证容值是否在标称范围内（例如±20%误差）。

    结果分析：低ESR确保高频纹波抑制，容值稳定避免输出电压波动。

2. 案例2：射频电路中的匹配电容调试

    场景：调试高频放大器中的100pF匹配电容。

    测量步骤：

使用CP模式，10MHz频率测量容值。

确认tanδ < 0.01%（确保低损耗）。

    结果分析：高精度CP模式避免寄生参数影响信号完整性。

七、总结：模式选择的核心原则与优化流程

1. 核心原则：

    根据电容的阻抗范围选择模式（Z < 10kΩ用CS，Z > 10kΩ用CP）。

    优先使用四端子夹具和校准功能提升精度。

2. 优化流程：

    确定待测电容类型（电解/C0G/薄膜等）。

    估算阻抗范围（参考数据手册或初步测量）。

    选择合适模式并设置测试频率。

    验证测量结果是否符合预期（例如ESR、IR是否合理）。

通过科学选择测量模式并搭配校准与补偿技术，可大幅提升电容参数测量的可靠性，为电路设计、故障排查提供准确数据支持。
