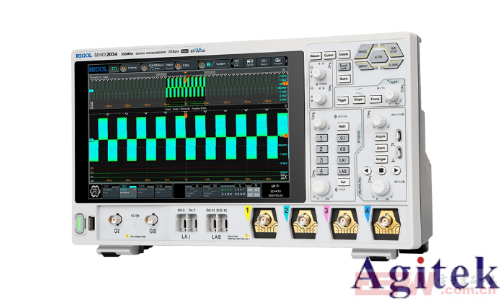

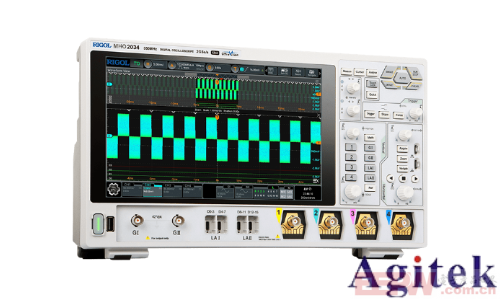

普源示波器MHO2000作为一款功能强大的电子测量工具，广泛应用于电路调试、信号分析和故障诊断等领域。本文将结合其核心功能与操作步骤，从基础连接到高级应用，为用户提供全面且易懂的实用指南。

一、设备连接与基础设置

1. 硬件连接准备

电源检查：确保示波器电源线连接稳固，并检查电源开关处于关闭状态。

信号输入：

    使用标配探头连接CH1/CH2输入端口，注意探头接地端需与电路公共地连接。

    高频信号测量时建议使用衰减探头（如10:1衰减比），避免信号过载。

    确认被测信号幅度不超过示波器输入范围（典型值±50V）。

2. 基本参数初始化

开机与自动设置：

    按下电源键启动示波器，首次使用时建议选择"AutoSet"自动配置模式，快速适配未知信号。

    若信号未显示，可手动调节垂直灵敏度（VOLTS/DIV）和时间基准（SEC/DIV）旋钮。

二、核心操作与波形观测

3. 通道控制与波形显示

通道选择：

    按面板CH1/CH2按钮激活对应通道，或使用菜单键进入"Channel"子菜单配置。

    双通道同步观测时，需同时开启CH1+CH2，并调整垂直偏移旋钮使波形分离显示。

波形定位与缩放：

    使用水平（POSITION）和垂直（POSITION）旋钮移动波形至屏幕中心。

    配合SEC/DIV和VOLTS/DIV旋钮动态调整时间/电压刻度，完整显示信号细节。

4. 触发系统优化

触发模式选择：

    Auto模式：自动触发适合快速观察，但复杂信号可能产生伪波形。

    Normal模式：仅当触发条件满足时更新波形，适用于低频信号。

    单次模式（SINGLE）：捕获单次触发事件，常用于瞬态信号分析。

触发电平设置：

    旋转TRIG LEVEL旋钮调整触发阈值，确保波形稳定同步。

    对于脉冲信号，可启用"Edge触发"并选择上升沿/下降沿触发条件。

三、高级测量与分析功能

5. 参数自动测量

按下"Measure"键激活自动测量功能，可实时显示频率、峰峰值、上升时间等12项参数。

选择"Cursor"模式手动测量任意两点间电压/时间差，适用于非标准波形分析。

6. 数学运算与波形处理

加减乘除运算：

    在菜单中选择"Math"功能，对CH1+CH2进行数学组合（如差分放大）。

    支持傅里叶变换（FFT）分析，直观展示信号频谱成分。

波形存储与导出：

    使用"Save"键保存当前波形为BMP或CSV格式，便于离线分析。

    通过USB接口连接PC，配合虚拟控制软件实现远程操作。

7. 总线协议解码（高级型号专属）

支持I2C、SPI、UART等常用协议解码：

    在"Decode"菜单选择协议类型，自动解析数据帧格式。

    可设置触发条件（如特定地址/数据值），过滤无关信号。

四、实战应用案例解析

案例1：电源纹波测试

连接探头至电源输出端，设置带宽限制（20MHz）抑制高频噪声。

启用AC耦合模式消除直流分量，观察纹波峰峰值与频率。

案例2：双通道相位差分析

同时接入信号源与放大电路输出，调整相位对齐。

使用"Phase"测量功能直接读取两通道相位差，辅助调试移相电路。

五、安全注意事项与维护

高压防护：

    严禁直接测量超过额定输入电压（如±400V）的电路，必须使用高压差分探头。

    测量前确认探头衰减比设置正确，避免损坏示波器输入模块。

静电防护：

    定期清洁示波器外壳，避免灰尘积聚影响散热。

    长期不使用时建议每月通电1小时，保持内部元件活性。

普源示波器MHO2000凭借其双通道同步、协议解码及智能触发系统，为电子工程师提供了全面的信号分析能力。掌握本文所述核心操作技巧，用户可高效完成从基础测量到复杂调试的各项任务。建议新手用户结合设备手册逐步实践，逐步解锁示波器的深层次功能，充分发挥其技术价值。
