一、设备概述

泰克TBS2102B示波器是一款高性能便携式仪器，适用于电子工程、通信、医疗设备等领域。其核心特点包括：

1. 双通道观测：支持同时显示两个信号通道，便于对比分析。

2. 自动测量功能：可快速获取频率、幅值、周期等参数。

3. 存储与回放：支持波形数据保存及后续离线分析。

4. 高分辨率彩色屏：直观显示波形细节，优化观测体验。

二、面板与接口介绍

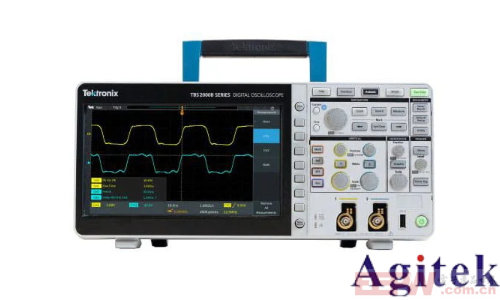

1. 控制面板

垂直调节旋钮（CH1/CH2）：调整波形垂直位置和幅值。

水平调节旋钮：控制时间轴缩放及波形位置。

触发设置菜单：设定触发类型（如边沿触发、脉冲触发）。

Auto按钮：一键自动优化波形显示参数。

存储/回放键：管理波形数据存储与调用。

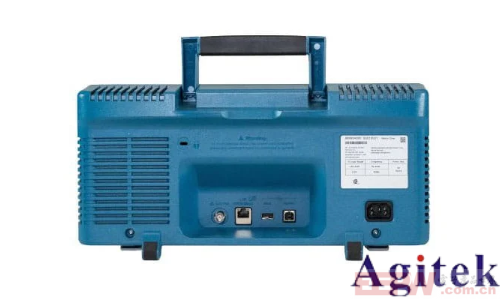

2. 接口配置

输入通道：双BNC接口（CH1/CH2），支持探头连接。

USB/LAN接口：用于数据传输及远程控制。

电源接口：接入交流电源（需确保接地安全）。

三、基本操作步骤

1. 连接与初始化

电源连接：插入电源线，按下电源键启动示波器。

探头连接：

    1. 将探头BNC端连接至示波器通道（如CH1）。

    2. 探头尖端接触待测信号点，确保接地线连接被测电路地线。

    3. 调整探头衰减比（如10X或1X），匹配信号幅度。

2. 波形观测与调整

垂直设置：

旋转CH1/CH2旋钮调整波形幅值（如0.5V/div）。

使用垂直移动旋钮定位波形至屏幕中心。

水平设置：

调整时间刻度（如1ms/div）以观测完整周期。

水平移动旋钮优化波形水平位置。

触发设置：

选择触发源（CH1/CH2或外部触发）。

设定触发电平（确保波形稳定显示）。

触发模式可选“自动”（无信号时显示光迹）或“常态”（依赖信号触发）。

3. 测量与存储

自动测量：按下“Auto”键，示波器自动识别并显示频率、幅值等参数。

手动测量：通过菜单选择特定参数（如周期、占空比），使用光标功能定位测量点。

波形存储：

按下“Save”键，选择存储位置（内部存储器或USB设备）。

回放时调用“Recall”键加载历史数据。

四、高级功能与应用

1. 存储与捕获模式

实时捕获模式：高速采样适用于瞬态信号分析。

波形序列模式：连续捕获多波形，用于故障诊断。

存储深度调整：通过菜单设置采样点数（如10k~1M点），平衡分辨率与速度。

2. 探头补偿与校准

补偿步骤：

    1. 连接探头至校准信号源（如示波器自带校准输出）。

    2. 调整探头补偿电容（根据提示调节至波形无失真）。

探头类型选择：

通用探头（低频信号，10X衰减）。

差分探头（高压差或共模噪声环境）。

电流探头（测量电流信号）。

3. 数学运算与叠加

波形运算：支持加减、乘除、傅里叶变换等高级分析。

通道叠加（Add模式）：将CH1与CH2信号叠加显示，便于相位差分析。

五、注意事项与维护

1. 安全规范

确保电源接地，避免触电风险。

测量高压信号时使用隔离探头，并佩戴绝缘手套。

避免静电冲击，操作前佩戴防静电手环。

2. 维护建议

每月校准一次垂直增益与时间基准（使用标准信号源）。

定期清洁屏幕与接口，避免灰尘影响散热。

长期存放时保持环境干燥（湿度<70%），避免电路板腐蚀。

六、故障排除指南

1. 波形显示异常

检查探头连接是否松动或补偿是否正确。

确认触发设置是否匹配信号频率（如高频信号需提高触发灵敏度）。

2. 测量数据不准确

验证探头衰减比是否与示波器设置一致。

使用示波器自检功能（Self Test）排查硬件故障。

TBS2102B示波器凭借其双通道观测、自动测量及高级分析功能，为工程师提供了精准的信号分析工具。通过合理配置触发模式、优化探头设置，用户可高效完成从基础测量到复杂信号分析的多种任务。遵循安全规范与维护建议，可延长设备使用寿命，确保长期稳定性。
