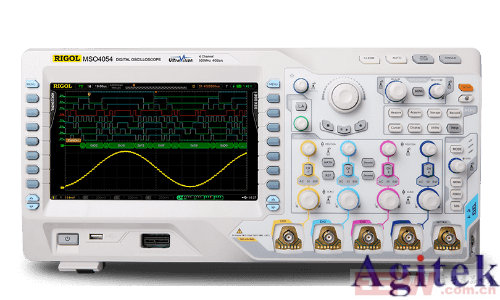

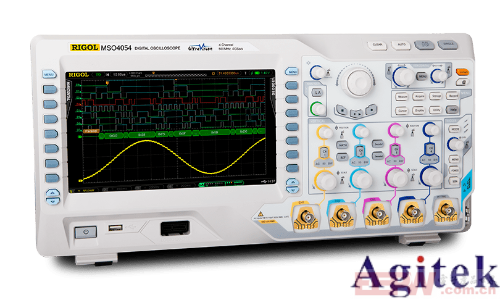

随着数据存储与传输技术的快速发展，SATA（Serial ATA）接口作为硬盘、固态硬盘等存储设备的关键连接标准，其信号传输质量直接影响设备的性能与稳定性。普源DHO4404示波器凭借其高带宽、高精度及强大的总线解码功能，成为工程师分析SATA信号的重要工具。本文将从连接方法、参数设置、解码技术及实际应用等方面，详细阐述如何使用DHO4404示波器进行SATA信号分析。

一、连接与基本设置

1. 硬件连接

首先，将DHO4404示波器通过专用SATA信号线连接至待测设备。需注意：

确保示波器探头接地夹连接至电路公共地，避免测量误差。

使用差分探头适配SATA的高速差分信号对（发送与接收信号各为一对），以准确捕获信号间的相位差与幅度差。

检查探头衰减系数设置，通常选择1:1或根据信号幅度调整，防止信号过载。

2. 示波器参数配置

通道选择：启用CH1和CH2通道，分别对应SATA的发送/接收信号对。

垂直刻度：根据SATA信号电压范围（典型值±1V），调整VOLT/DIV旋钮至合适档位，确保波形完整显示。

时间刻度：设定TIME/DIV以观察信号时序细节，例如设置50ns/div可清晰查看数据帧结构。

耦合模式：选择AC耦合，滤除直流分量，专注于交流信号分析。

触发设置：采用边沿触发模式，触发电平设为信号幅度的50%，稳定波形显示。

二、信号参数分析

1. 波形观察与测量

DHO4404的4GSa/s采样率与500Mpts存储深度，可精准还原高频信号细节。通过示波器的自动测量功能，一键获取频率、周期、上升时间等参数。例如，在SATA Gen3（6Gbps）速率下，可实时监测数据帧的传输速率与抖动情况。

2. 差分信号分析

SATA采用差分信号传输，需关注两信号线间的共模噪声与差分幅度。利用示波器的数学运算功能，对CH1与CH2信号进行减法运算，生成差分波形，评估信号完整性。若差分幅度波动过大，可能提示线缆阻抗不匹配或外部干扰。

3. 眼图分析

在高速信号分析中，眼图是评估信号质量的关键工具。DHO4404支持眼图功能，通过叠加多个数据帧波形，直观展示信号抖动、串扰及噪声。工程师可根据眼图张开度判断接收端误码率风险，优化传输链路设计。

三、总线解码与协议分析

1. 解码设置

DHO4404内置丰富的总线解码功能，支持SATA协议解析。操作步骤如下：

进入“解码”菜单，选择SATA协议。

配置参数：设定数据位宽、时钟频率（如Gen3的6GHz）、帧结构等。

触发模式选择“数据包触发”，例如根据特定地址或数据内容进行触发。

2. 解码结果解读

解码后，示波器以表格形式显示数据包信息，包括命令类型、数据内容、校验位等。工程师可快速定位数据传输错误，例如帧丢失、校验错误等。此外，通过数据过滤功能，可筛选关键指令（如读写命令），简化分析流程。

四、实际应用案例：诊断SATA传输故障

某工程师在测试固态硬盘时发现读写速度不稳定，通过DHO4404示波器分析：

步骤1：连接示波器至SATA接口，设置触发为“数据错误事件”。

步骤2：解码发现某数据帧的校验位异常，但原始波形显示信号幅值正常。

步骤3：进一步检查线缆，发现长度超过规范要求（>30cm），导致信号衰减。

解决方案：更换符合标准的短线缆后，故障消除。

此案例体现了示波器在定位复杂传输问题中的价值，结合硬件参数与协议分析，快速锁定故障根源。

五、注意事项与安全规范

1. 信号线设计：SATA差分信号线需保持等长（误差<5mil），避免相位差导致的误码。

2. 探头校准：定期校准示波器探头，确保测量精度。

3. 高压防护：若待测设备电压超过示波器额定值，必须使用隔离探头。

4. 环境干扰：在电磁干扰较强的场景下，使用屏蔽线缆并接地，避免信号畸变。

普源DHO4404示波器凭借其高性能硬件与智能解码功能，为SATA信号分析提供了全面解决方案。从物理层波形观测到协议级数据解析，工程师可高效完成故障诊断、性能优化及合规性测试。随着存储设备向更高速率（如SATA Gen4）演进，示波器的精度与解码能力将持续助力技术迭代，成为电子工程师不可或缺的测试工具。
