随着新能源汽车、储能系统等新能源产业的快速发展，电池性能的精确评估成为保障设备安全与效率的关键。阻抗作为电池的重要电气参数，直接影响其充放电效率、循环寿命及安全性。同惠TH2840 LCR数字电桥凭借其高精度、宽频率范围及智能化功能，成为新能源电池阻抗测试的得力工具。本文将深入探讨TH2840的技术特点、测试原理及其在新能源电池阻抗测试中的具体应用。

一、同惠TH2840的核心技术特点

同惠TH2840是一款高性能LCR数字电桥，专为精密阻抗测试设计，其主要技术优势体现在以下几个方面：

1. 高精度与宽参数覆盖

仪器支持电感（L）、电容（C）、电阻（R）、阻抗（Z）、相位角（θ）等多参数测量，测量精度最高可达0.05%，频率范围覆盖20Hz至500kHz（扩展型号可达2MHz），满足不同电池类型及测试场景的需求。

2. 增强的硬件配置

AC测试电平提升至20Vrms/100mA，DC偏置达±40V/±100mA，标配独立2A直流偏置电流源，可扩展至120A（配合TH1778A），确保在大电流或高电压环境下仍能实现稳定测量。

3. 智能化操作与自动化接口

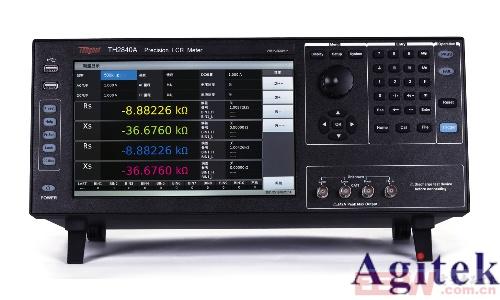

仪器配备4.3英寸TFT彩色液晶屏，操作界面直观；支持USB、GPIB、LAN通讯接口，可连接自动化设备，通过HANDLER接口实现10档分选及远程控制，大幅提升测试效率。

4. 动态参数优化与校准

内置智能固件升级系统，支持自动/手动量程切换、偏移校准、等效电路模式选择等功能，减少人为误差；结合云端校准服务（未来可支持5G远程校准），确保设备长期稳定性。

二、新能源电池阻抗测试原理与方法

电池阻抗测试通常涉及交流阻抗谱（EIS）分析和直流内阻测量，TH2840可灵活适配这两种方法：

1. 交流阻抗测试（AC法）

通过施加固定频率（如1kHz）的小交流信号（50mA），测量电池电压响应，计算阻抗值。该方法对电池损伤小，适用于全类型电池，尤其适合评估电池在不同频率下的动态特性。TH2840的宽频率扫描功能（10Hz-500kHz）可生成详细的阻抗谱，帮助分析电极反应、电解液扩散等内部机制。

2. 直流内阻测试（DC法）

基于欧姆定律（R=V/I），通过短暂大电流放电（如40A-80A）测量电压降。TH2840的DC偏置电流源支持0mA-2A范围，配合高精度电压测量（分辨率1mV），可实现高准确度内阻测试（误差≤0.1%）。

3. 四端测量法降低线缆干扰

仪器采用四端对配置（测试端与激励端分离），有效消除测试线缆电阻对测量结果的影响，确保数据可靠性。

三、新能源电池阻抗测试的应用场景

1. 电池研发与质量检测

在电池设计阶段，TH2840可评估不同材料、结构的电池阻抗特性，优化电极匹配；生产线上，通过分选功能自动分级电池品质（如按内阻或ESR值划分10个等级），结合HANDLER接口与自动化设备联动，实现高效质量管控。

2. 电池老化评估与故障诊断

通过长期监测电池阻抗变化（如随循环次数增加的ESR上升），预测电池寿命；分析阻抗谱特征频率变化，定位内部故障（如SEI膜增厚、电解液干涸等）。

3. 储能系统优化

在储能电站中，TH2840可测试电池模块或整组的阻抗一致性，指导系统并联设计，避免因阻抗差异导致的功率分配不均问题。

四、实际测试案例：锂离子电池内阻测量

以某型号锂离子电池为例，测试步骤如下：

（1）仪器准备：开机后选择“电阻（RDC）”模式，设置测量电流为1A，电压范围0-20V，量程自动切换；

（2）连接电池：采用四端夹具连接电池正负极，确保接触电阻最小化；

（3）测量：启动DC测试，仪器在2秒内完成电压降采集，显示内阻值为0.012Ω；

（4）数据分析：结合温度补偿功能（预设25℃基准），评估电池极化特性。

结果显示，TH2840在极短时间内完成高精度测量，且重复测试误差＜0.5%，满足工业级检测标准。

五、优势与注意事项

优势：

高精度与高效率：单次测量时间仅需20ms，大幅提升批量测试速度；

多功能集成：兼顾AC/DC测试，无需切换设备；

环境适应性：宽温湿度工作范围（0-40℃/≤80%RH），适应车间或实验室环境。

注意事项：

接线需确保端子接触良好，避免寄生电阻影响；

高频测试时需考虑寄生电容/电感，调整测量频率补偿；

大电流DC测试后需静置电池，避免极化效应干扰后续数据。

六、未来展望：智能化与量子技术融合

结合当前AIoT趋势，TH2840有望进一步升级：

智能自适应测试：基于边缘计算动态优化测试频率/电平，自动适配电池状态；

量子传感应用：利用超导约瑟夫森结阵列实现飞法级精度，突破纳米电池测试极限；

数字孪生集成：通过云端数据模型，实现电池阻抗的虚拟仿真与预测维护。

同惠TH2840 LCR数字电桥以其高精度、多功能及智能化特性，为新能源电池阻抗测试提供了全面解决方案。无论是研发验证、生产质控还是运维诊断，该仪器均能有效提升测试效率与数据可靠性。随着量子计量与AI技术的融合，其性能边界将持续拓展，助力新能源产业向更高安全性和能效目标迈进。
