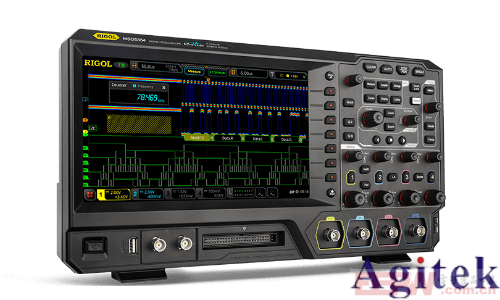

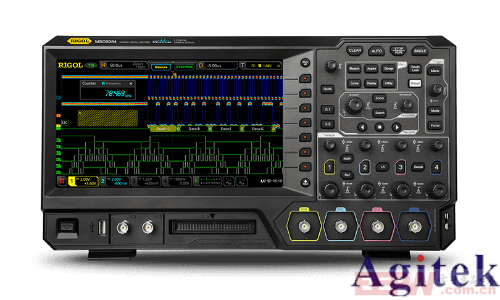

在嵌入式系统、通信模块和物联网设备开发中，复杂串行协议的调试与分析是工程师面临的核心挑战之一。信号时序错乱、数据帧丢失、通信冲突等问题常常导致系统故障，而传统示波器在解码多通道混合信号时存在效率低、操作繁琐的缺陷。RIGOL普源MSO5000系列混合信号示波器凭借其强大的协议解码能力、高级触发机制和多合一集成设计，为高效解码I²C、SPI、UART、CAN等复杂串行协议提供了创新解决方案。本文将深入探讨如何利用MSO5000系列的关键技术，实现协议分析的精准化与自动化，提升调试效率。

一、核心技术解析：解码复杂协议的基础能力

MSO5000系列的核心优势在于其混合信号处理架构，将示波器、逻辑分析仪、频谱分析仪等7种仪器功能融合于一体，支持多达16个模拟通道与16个数字通道的同步采集。这一设计打破了传统设备间的数据孤岛，使得模拟信号（如电压、电流波形）与数字信号（协议数据流）能够实时关联分析，为解码复杂交互场景提供了硬件基础。

1. 高性能采样与存储：捕捉细微信号特征

该系列示波器具备350MHz带宽与8GSa/s的实时采样率，配合23倍采样带宽比，确保高频信号无失真还原。针对协议通信中常见的瞬态干扰、毛刺信号，高达50万wfms/s的波形捕获率与200Mpts存储深度，可完整记录长时间运行系统的异常事件。全内存硬件测量功能进一步支持频率、占空比等参数的自动提取，减少人工分析的误差。

2. 45种协议自动解码：覆盖主流通信标准

内置的协议解码模块支持UART、I²C、SPI、CAN、LIN、FlexRay等45种协议，用户只需选择目标协议并配置通道映射，即可实时显示解码后的数据帧、时序图与错误标记。例如，在调试I²C总线时，示波器能自动识别地址帧、数据帧、应答位错误，并以高亮颜色突出显示异常帧，大幅缩短排查时间。

二、高级触发与定位：快速锁定关键事件

精准触发是协议解码的关键。MSO5000系列提供了丰富的触发模式，包括边沿触发、脉冲触发、序列触发、逻辑触发等，尤其适用于复杂协议的时序分析。

1. 序列触发与逻辑触发：捕获特定通信流程

当需要分析多帧协议交互时，序列触发可自定义触发条件序列（如“地址帧→数据帧→错误帧”），仅捕获符合预设流程的波形。逻辑触发则支持多通道逻辑运算（与、或、非），例如同时监测SPI总线的时钟信号与数据错误，快速定位同步问题。

2. 触发条件联动：协议解码与异常定位

通过设置触发条件与协议解码的联动，用户可指定解码错误（如CRC校验失败、帧间隔超时）作为触发事件，示波器将自动跳转至故障帧位置并标记时间戳。这一功能在排查间歇性通信故障时尤为高效，避免了手动滚动波形的繁琐操作。

三、分段存储与波形录制：深度挖掘历史数据

对于长时间运行的系统，MSO5000的硬件波形录制功能与分段存储技术成为解码复杂协议的有力工具。

1. 分段存储：压缩无效数据，聚焦异常

用户可设置触发条件（如特定数据帧或错误事件），示波器仅捕获触发前后的信号片段，并将多段数据按时间顺序拼接存储。例如，调试车载通信系统时，仅记录故障时刻前后的CAN总线数据，节省存储空间的同时加速后续分析。

2. 波形录制与时间标记：回放历史事件

示波器支持以高达每秒10万帧的速度录制波形，并自动添加时间戳。工程师可事后通过时间轴快速定位异常时刻，结合9英寸触控屏的手势缩放功能，逐帧分析协议帧的时序、电压细节，甚至导出数据至MATLAB进行深度分析。

四、实战案例：解码汽车动力控制单元的CAN-FD协议

以新能源汽车动力控制单元（PCU）调试为例，MSO5000展示了其高效解码能力。PCU通常涉及多节点CAN-FD通信，数据速率高达5Mbps，且易受电磁干扰导致帧丢失。

1. 配置与触发设置

首先，将示波器的4个模拟通道连接至PCU的电源、电流监测点，8个数字通道接入CAN-H/CAN-L信号线。启用CAN-FD协议解码功能，并设置触发条件为“数据帧ID=0x123且DLC>8字节”，以捕获高优先级控制指令。

2. 异常定位与分析

运行测试场景后，示波器自动标记了一帧CRC错误的CAN数据，并通过时间戳关联到模拟通道中的电源纹波事件。进一步解码显示，错误帧发生在电机加速瞬间，电压瞬降导致通信时序偏移。基于这一发现，工程师优化了电源滤波设计，成功消除故障。

五、远程协作与自动化：团队调试的效率提升

MSO5000的Web Control功能支持浏览器远程访问，团队成员可实时查看波形、调整触发参数，甚至共享协议解码结果。结合示波器的API接口，用户可编写Python脚本自动化测试流程，例如批量分析多组协议数据，生成故障统计报告。这一特性在多部门协作或自动化测试场景中大幅提升了调试效率。

RIGOL普源MSO5000系列通过多合一仪器集成、高性能采样、智能触发与协议解码技术，为复杂串行协议的调试提供了全流程解决方案。无论是消费电子中的I²C调试、工业控制系统的SPI通信优化，还是汽车电子的CAN-FD协议分析，其强大的功能组合显著降低了故障定位时间，提升了产品开发效率。随着物联网设备通信协议的日益复杂化，MSO5000所代表的混合信号分析技术，将成为工程师应对挑战的核心工具。
